Nanocrystalline creuse avec le revêtement de résine époxyde

Name: Nanocrystalline creuse avec le revêtement de résine époxyde
Brand: Zhuhai King Magnetics Technology Co., Ltd.
SKU: KMN261610
Availability: InStock

Brand Name:	King Magnetics
Model Number:	KMN261610
MOQ:	50 PCS
Prix:	-
Delivery Time:	15 jours
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Lieu d'origine:

La Chine

Certification:

RoHS

Nom:

Nanocrystalline creuse avec le revêtement de résine époxyde

Matériel:

Nanocrystalline a basé le ruban amorphe

Numéro de la pièce.:

KMN261610

Modèle matériel:

1K107B

Dimensions de noyau:

25.5*16*10mm

Dimensions de cas:

28.4*13.9*13.0mm

Type de finition:

En plastique noir enfermé

La température fonctionnante maximum:

120 degrés

Utilisation:

Obstruction commune de mode, filtre d'IEM, filtre passe-bas

AL Value:

44.6uH minute @ 10KHz, 0.25V

Détails d'emballage:

Le carton, Nanocrystalline creuse avec le revêtement de résine époxyde

Capacité d'approvisionnement:

50000 PCs

Product Description

Pourquoi choisissez-nous ? ! !

> Dix ans d'expérience de la fabrication amorphe et des noyaux de nanocrystalline.

> Notre propre usine produit, nous font seulement les noyaux d'aimant de haute qualité.

> La qualité est notre culture. 100% examiné avant l'expédition.

> Assurance du commerce d'Alibaba, avec nous votre argent dans le coffre-fort !

> La haute performance, nos noyaux peut rencontrer le monde de qualité normale.

> Votre enquête responsed en 24 HEURES. Le temps est OR !

> La commande est bienvenue, nous entretiennent chaque client !

Nanocrystalline creuse avec le revêtement de résine époxyde

Nanocrystalline a basé le noyau amorphe pour l'obstruction commune de mode de filtre de réseau, 953 pour le noyau de perle de ferrite

Nanocrystalline a basé le noyau amorphe 30x20x10 de blessure de ruban pour l'inducteur commun de mode, pour W423

La technologie amorphe et de nanocrystalline est une technologie très importante dans les matériaux magnétiques modernes, les noyaux et les composants inductifs. Le Roi Magnetics a développé la série de noyaux de nanocrystalline pour les obstructions communes de mode.
Les noyaux de Nanocrystalline comportent la perméabilité très élevée au-dessus de basse fréquence à la haute fréquence jusqu'à 30Mhz. Ils sont très appropriés à l'obstruction commune de mode à utilisé comme filtre d'EMC pour comprimer le bruit commun conduit de mode. Comparé au noyau de ferrite traditionnel, le noyau de nanocrystalline a beaucoup d'avantages en tant qu'inductance élevée, bon filtre efficace, petite taille et volume, tours inférieurs de câblage cuivre, consommation de puissance faible et rendement élevé.
La température de curie des noyaux de nanocrystalline est au sujet de 560℃, noyau de ferrite beaucoup plus haut que traditionnel au sujet de 200℃. La température de curie élevée font à noyau de nanocrystalline l'excellente stabilité thermique, et peuvent fonctionnement continu à jusqu'à l'environnement 120℃.
Les noyaux de Nanocrystalline est le meilleur choix pour l'application de l'obstruction commune de mode.

Caractéristiques

Matériel : noyau basé sur Fe de Nanocrystalline
Induction de densité de flux de saturation : 1.25T
Perméabilité @ 10KHz : > 50000
Perméabilité @ 100KHz : >10500
La température de curie (℃) : 560
Empilement du facteur : 0,78
Magnétostriction de saturation (*10^-6) : <2>
Résistivité (μΩ.cm) : 115
Épaisseur de ruban : 25μm
Formes de noyau : Noyau toroïdal

Applications

>> Filtre d'EMC
>> Alimentation d'énergie commutée de mode
>> Alimentation d'énergie d'ordinateur
>> Communication et alimentation d'énergie de réseau
>> Alimentation d'énergie de laser et de rayon X
>> Appareil à souder et alimentation d'énergie de électrodéposition électrique
>> Équipement à énergie solaire et générateur d'énergie éolienne
>> Appareil électrodomestique
>> Alimentation d'énergie sans coupure (UPS)
>> Convertisseur de fréquence
>> Équipement de chauffage installé
>> alimentations d'énergie ferroviaires ultra-rapides

Noyaux standard

Numéro de la pièce.	Dimensions de noyau			Dimensions de cas			Effictive croix section	Moyen chemin longueur	Poids	AL Minimum Value
	OD	identification	h	OD	Identification	H	AFe	lFe	mFe	10kHz	100kHz
	millimètre	millimètre	millimètre	millimètre	millimètre	millimètre	cm2	cm	g	μH	μH
KMN986545	9,8	6,5	4,5	11,3	5	6,1	0,06	2,6	1,1	14,2	3,0
KMN120805	12	8	4,5	14,5	6,3	6,9	0,07	3,1	1,6	15,6	3,7
KMN161008	16	10	8	17,8	8,4	9,9	0,19	4,1	5,5	34,6	6,9
KMN191510	19	15	10	21,2	13,5	12,3	0,16	5,3	6,0	22,0	4,4
KMN201208	20	12	8	21,7	10,8	9,9	0,25	5,0	9,1	37,4	7,5
KMN211308E *	21,3	13,6	8	22	13	8,8	0,24	5,5	9,5	33,0	6,6
KMN252010	25	20	10	28	17,2	13,2	0,20	7,1	10	20,8	4,2
KMN261610	26	16	10	28,3	14	12,8	0,39	6,6	19	44,6	8,9
KMN302010	30	20	10	33,2	17,8	13,3	0,39	7,9	22	37,4	7,5
KMN302015	30	20	15	33,6	17,8	17,8	0,59	7,9	33	56,2	11,2
KMN322010	32	20	10	34,4	18,1	13	0,47	8,2	28	43,2	8,6
KMN322015	32	20	15	34,6	17,9	18,2	0,70	8,2	42	64,8	13,0
KMN402515	40	25	15	44,4	22	18,8	0,88	10,2	65	64,8	13,0
KMN403215	40	32	15	44,9	28,8	18,8	0,47	11,3	38	31,2	6,2
KMN503220	50	32	20	53,8	28,5	24	1,40	12,9	131	68,5	16,4
KMN504020	50	40	20	53,6	37,1	23	0,78	14,1	80	34,7	8,3
KMN644025	64	40	25	67,4	37	29,3	2,34	16,3	277	90,0	21,6
KMN805025	80	50	25	83,5	47,2	28,8	2,93	20,4	433	90,0	21,6
KMN1008020	100	80	20	105	75	25	1,56	28,3	320	34,7	8,3
KMN1027625	102	76	25	107	71	30	2,54	27,9	514	57,0	13,7
KMN1309030	130	90	30	135	85	35	4,68	34,5	1172	85,1	20,4
KMN16013025	160	130	25	165	125	30	2,93	45,5	966	40,3	9,7
KMN17012025	170	120	25	175	115	30	4,88	45,5	1609	67,2	16,1

Ces noyaux sont nos produits standard, nous peuvent également concevoir et produire des noyaux de haute performance selon les exigences de client, y compris des tailles, l'inductance et des applications. Nous pouvons aider des clients à choisir les meilleurs noyaux de représentation.
* enduit d'époxyde.

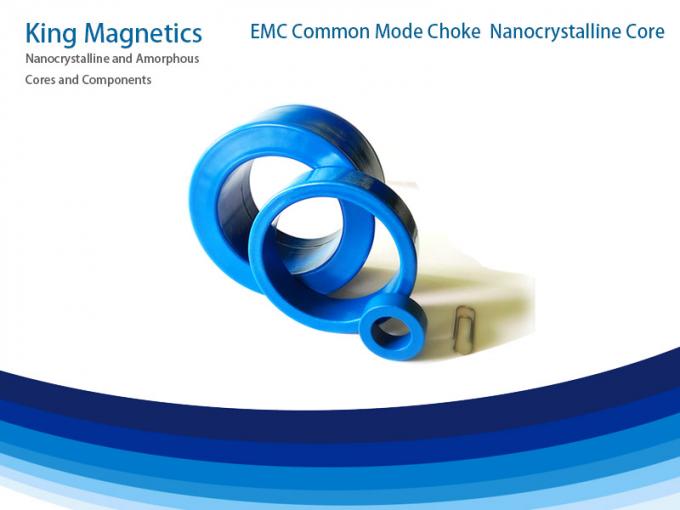

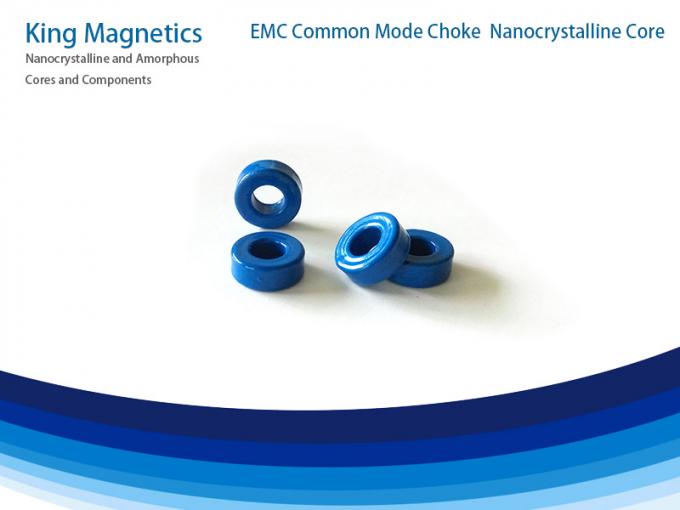

Aperçus de produit

Nous faisons des noyaux aux dessins du client. Si vous avez besoin de noyaux faits sur commande, envoyez-svp le dessin nous.

Plein téléchargement amorphe et de nanocrystalline de noyaux de catalogue :

http://www.kingmagnetics.com/amorphous-nanocrystalline-cores-catalog.pdf

Vous pouvez également interesed dedans :

Noyau de Nanocrystalline C

http://www.kingmagnetics.com/nanocrystalline-c-core.html

Noyau coupé amorphe

http://www.kingmagnetics.com/amorphous-c-core.html

Noyaux de transformateur de Nanocrystalline

http://www.kingmagnetics.com/nanocrystalline-transformer-core.html

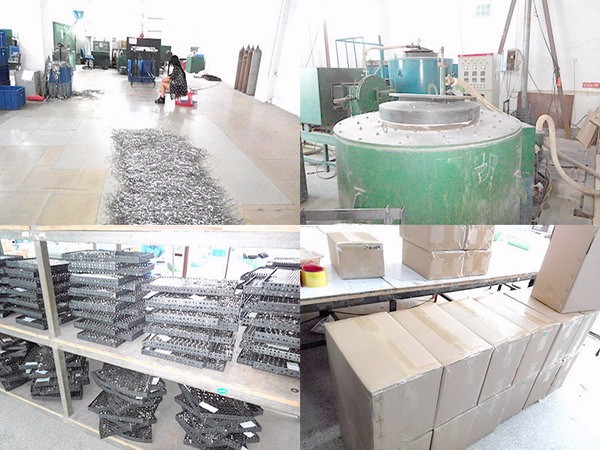

Écoulement de production

Nanocrystalline creuse avec le revêtement de résine époxyde
