Noyaux faits sur commande amorphes et de nanocrystalline

Noyau de Nanocrystalline pour EMI Filter

Name: Noyau de Nanocrystalline pour EMI Filter
Brand: Zhuhai King Magnetics Technology Co., Ltd.
SKU: N160-130-25
Availability: InStock

Brand Name:	King Magnetics
Model Number:	N160-130-25
MOQ:	500 PCs
Prix:	-
Delivery Time:	15 jours
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Lieu d'origine:

La Chine

Détails d'emballage:

Boîte de papier

Capacité d'approvisionnement:

100000 PCs

Product Description

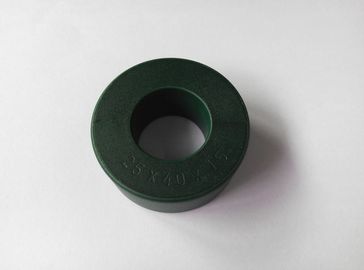

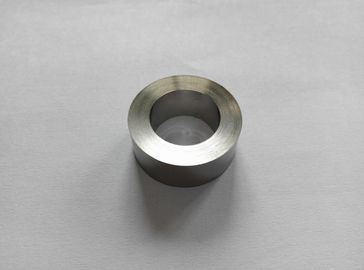

Noyau de Nanocrystalline pour l'obstruction commune de mode

Merci pour le développement de la technologie amorphe et de nanocrystalline, qui est une technologie très importante dans les matériaux magnétiques de modem, les noyaux et les composants inductifs. Le Roi Magnetics a développé la série de noyaux de nanocrystalline pour les obstructions communes de mode.

Les noyaux de Nanocrystalline ont la perméabilité très élevée au-dessus de basse fréquence à la haute fréquence jusqu'à 30Mhz. Ils sont très appropriés à l'obstruction commune de mode à utilisé comme filtre d'EMC pour comprimer le bruit commun conduit de mode. Comparé au noyau de ferrite traditionnel, le noyau de nanocrystalline a beaucoup d'avantages en tant qu'inductance élevée, bon filtre efficace, petite taille et volume, tours inférieurs de câblage cuivre, consommation de puissance faible et rendement élevé.

Les noyaux de Nanocrystalline ont la température de curie élevée au sujet de 560℃, noyau de ferrite beaucoup plus haut que traditionnel au sujet de 200℃. La température de curie élevée font à noyau de nanocrystalline l'excellente stabilité thermique, et peuvent fonctionnement continu à jusqu'à l'environnement 120℃.

Les noyaux de Nanocrystalline est le meilleur choix pour l'application de l'obstruction commune de mode.

Caractéristiques

Matériel : noyau basé sur Fe de Nanocrystalline
Induction de densité de flux de saturation : 1.25T
Perméabilité @ 10KHz : > 50000
Perméabilité @ 100KHz : >10500
La température de curie (℃) : 560
Empilement du facteur : 0,78
Magnétostriction de saturation (*10^-6) : <2> Résistivité (μΩ.cm) : 115
Épaisseur de ruban : 25μm
Formes de noyau : Noyau de Troidal

Applications

>> Filtre d'EMC
>> alimentation d'énergie commutée de mode
>> alimentation d'énergie d'ordinateur
>> communication et alimentation d'énergie de réseau
>> alimentation d'énergie de laser et de rayon X
>> appareil à souder et alimentation d'énergie de électrodéposition électrique
>> équipement à énergie solaire et générateur d'énergie éolienne
>> appareil électrodomestique
>> alimentation d'énergie sans coupure (UPS)
>> convertisseur de fréquence
>> équipement de chauffage installé
>> alimentations d'énergie ferroviaires ultra-rapides

Plus de détails visitent svp :

www.kingmagnetics.com

Noyaux standard

Numéro de la pièce.	Dimensions de noyau			Dimensions de cas			Un Fe	L Fe	Poids	AL mn.
	OD	identification	h	OD	Identification	H	AFe	lFe	mFe	10kHz	100kHz
	millimètre	millimètre	millimètre	millimètre	millimètre	millimètre	cm2	cm	g	μH	μH
N16x10x8	16	10	8	17,8	8,4	9,9	0,19	4,1	5,5	28,8	6,0
N19x15x10	19	15	10	21,2	13,5	12,3	0,16	5,3	6,0	18,4	3,9
N20x12x8	20	12	8	21,7	10,8	9,9	0,25	5,0	9,1	31,2	6,6
N25x19x10	25	19	10	27,5	17,1	13	0,23	6,9	12	21,3	4,5
N25x20x10	25	20	10	28	17,2	13,2	0,20	7,1	10	17,3	3,6
N26x16x10	26	16	10	28,3	14	12,8	0,39	6,6	19	37,1	7,8
N30x20x10	30	20	10	33,2	17,8	13,3	0,39	7,9	22	31,2	6,6
N30x20x15	30	20	15	33,6	17,8	17,8	0,59	7,9	33	46,8	9,8
N32x20x10	32	20	10	34,4	18,1	13	0,47	8,2	28	36,0	7,6
N32x20x15	32	20	15	34,6	17,9	18,2	0,70	8,2	42	54,0	11,3
N37.8x24.2x15	37,8	24,2	15	40,8	21,6	18,3	0,80	9,7	56	51,3	10,8
N40x25x15	40	25	15	44,4	22	18,8	0,88	10,2	65	54,0	11,3
N40x32x15	40	32	15	44,9	28,8	18,8	0,47	11,3	38	26,0	5,5
N50x32x20	50	32	20	53,8	28,5	24	1,40	12,9	131	68,5	14,4
N50x40x20	50	40	20	53,6	37,1	23	0,78	14,1	80	34,7	7,3
N63x50x25	65	50	25	69	46	29	1,46	18,1	191	50,9	10,7
N64x40x20	64	40	20	68,2	37	23,5	1,87	16,3	222	72,0	15,1
N64x40x25	64	40	25	67,4	37	29,3	2,34	16,3	277	90,0	18,9
N80x50x20	80	50	20	83,6	46,7	25,6	2,34	20,4	346	72,0	15,1
N80x50x25	80	50	25	83,5	47,2	28,8	2,93	20,4	433	90,0	18,9
N90x60x20	90	60	20	94,3	55	24,3	2,34	23,6	400	62,4	13,1
N100x80x20	100	80	20	105	75	25	1,56	28,3	320	34,7	7,3
N102x76x25	102	76	25	107	71	30	2,54	27,9	514	57,0	12,0
N103x75x30	103	75	30	107	71	34	3,28	27,9	664	73,6	15,5
N130x90x30	130	90	30	135	85	35	4,68	34,5	1172	85,1	17,9
N160x130x25	160	130	25	165	125	30	2,93	45,5	966	40,3	8,5
N170x120x25	170	120	25	175	115	30	4,88	45,5	1609	67,2	14,1

Ces noyaux sont nos produits standard, nous peuvent également concevoir et produire des noyaux de haute performance selon les exigences de client, y compris des tailles, l'inductance et des applications. Nous pouvons aider des clients à choisir les meilleurs noyaux de représentation.
