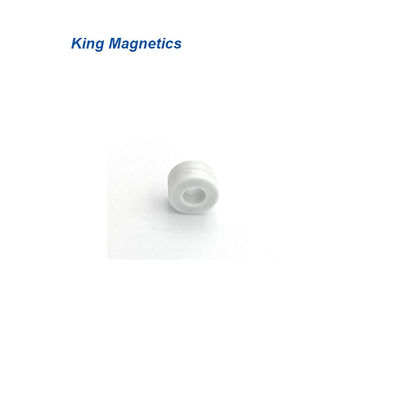

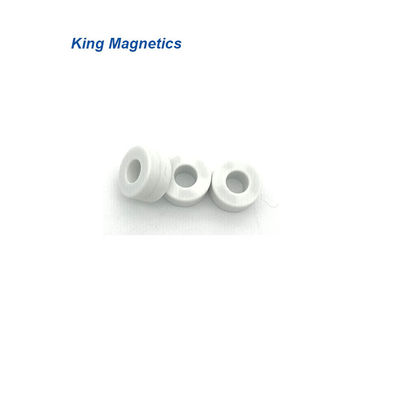

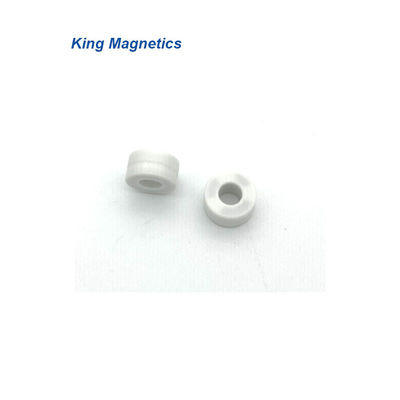

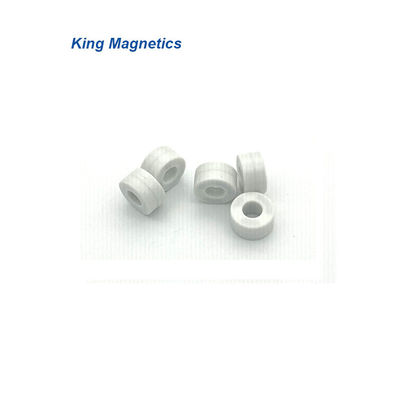

Les noyaux toroïdaux de KMN986545 Nanocrystalline apprécient une réputation élevée sur le marché international

Name: Les noyaux toroïdaux de KMN986545 Nanocrystalline apprécient une réputation élevée sur le marché international
Brand: King Magnetics
SKU: KMN986545
Rating: 4.7 (125 reviews)

Brand Name:	King Magnetics
Model Number:	KMN986545
MOQ:	50PCS
Prix:	-
Delivery Time:	15
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Lieu d'origine:

Zhuhai Guangdong Chine

Certification:

IOS:9001

Type:

Toroïdal

Endroit:

Zhuhai

Terme commercial:

EXW

Couleur:

blanc

Utilisation:

Inductances de mode commun

Modèle matériel:

1K107B

Max Temperature:

120 degrés c

Application:

Filtre d'EMI/EMC

Certification:

RoHS

Détails d'emballage:

Carton

Capacité d'approvisionnement:

10000

Product Description

Description de produit

KMN986545-1 Mode commun choke.jpg de nanocrystalline d'IEM

Bobines d'obstruction communes du mode W380 appropriées à EMI Suppression et à la puissance EMI Noise Filter

Caractéristiques

Matériel : noyau basé sur Fe de Nanocrystalline
Induction de densité de flux de saturation : 1.25T
Perméabilité @ 10KHz : > 50000
Perméabilité @ 100KHz : >10500
La température de curie (℃) : 560
Empilement du facteur : 0,78
Magnétostriction de saturation (*10^-6) : <2> Résistivité (μΩ.cm) : 115
Épaisseur de ruban : 25μm
Formes de noyau : Noyau de Troidal

Applications

>> Filtre d'EMC
>> alimentation d'énergie commutée de mode
>> alimentation d'énergie d'ordinateur
>> communication et alimentation d'énergie de réseau
>> alimentation d'énergie de laser et de rayon X
>> appareil à souder et alimentation d'énergie de électrodéposition électrique
>> équipement à énergie solaire et générateur d'énergie éolienne
>> appareil électrodomestique
>> alimentation d'énergie sans coupure (UPS)
>> convertisseur de fréquence
>> équipement de chauffage installé
>> alimentations d'énergie ferroviaires ultra-rapides

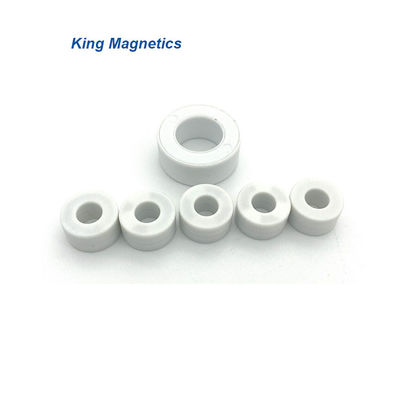

Noyaux standard

Numéro de la pièce.	Dimensions de noyau			Dimensions de cas			Effictive croix section	Moyen chemin longueur	Poids	AL Minimum Value
	OD	identification	h	OD	Identification	H	AFe	lFe	mFe	10kHz	100kHz
	millimètre	millimètre	millimètre	millimètre	millimètre	millimètre	cm2	cm	g	μH	μH
KMN986545	9,8	6,5	4,5	11,3	5	6,1	0,06	2,6	1,1	14,2	3,0
KMN120805	12	8	4,5	14,5	6,3	6,9	0,07	3,1	1,6	15,6	3,7
KMN161008	16	10	8	17,8	8,4	9,9	0,19	4,1	5,5	34,6	6,9
KMN191510	19	15	10	21,2	13,5	12,3	0,16	5,3	6,0	22,0	4,4
KMN201208	20	12	8	21,7	10,8	9,9	0,25	5,0	9,1	37,4	7,5
KMN211308E *	21,3	13,6	8	22	13	8,8	0,24	5,5	9,5	33,0	6,6
KMN252010	25	20	10	28	17,2	13,2	0,20	7,1	10	20,8	4,2
KMN261610	26	16	10	28,3	14	12,8	0,39	6,6	19	44,6	8,9
KMN302010	30	20	10	33,2	17,8	13,3	0,39	7,9	22	37,4	7,5
KMN302015	30	20	15	33,6	17,8	17,8	0,59	7,9	33	56,2	11,2
KMN322010	32	20	10	34,4	18,1	13	0,47	8,2	28	43,2	8,6
KMN322015	32	20	15	34,6	17,9	18,2	0,70	8,2	42	64,8	13,0
KMN402515	40	25	15	44,4	22	18,8	0,88	10,2	65	64,8	13,0
KMN403215	40	32	15	44,9	28,8	18,8	0,47	11,3	38	31,2	6,2
KMN503220	50	32	20	53,8	28,5	24	1,40	12,9	131	68,5	16,4
KMN504020	50	40	20	53,6	37,1	23	0,78	14,1	80	34,7	8,3
KMN644025	64	40	25	67,4	37	29,3	2,34	16,3	277	90,0	21,6
KMN805025	80	50	25	83,5	47,2	28,8	2,93	20,4	433	90,0	21,6
KMN1008020	100	80	20	105	75	25	1,56	28,3	320	34,7	8,3
KMN1027625	102	76	25	107	71	30	2,54	27,9	514	57,0	13,7
KMN1309030	130	90	30	135	85	35	4,68	34,5	1172	85,1	20,4
KMN16013025	160	130	25	165	125	30	2,93	45,5	966	40,3	9,7
KMN17012025	170	120	25	175	115	30	4,88	45,5	1609	67,2	16,1

Ces noyaux sont nos produits standard, nous peuvent également concevoir et produire des noyaux de haute performance selon les exigences de client, y compris des tailles, l'inductance et des applications. Nous pouvons aider des clients à choisir les meilleurs noyaux de représentation.

* enduit d'époxyde.

Nos services

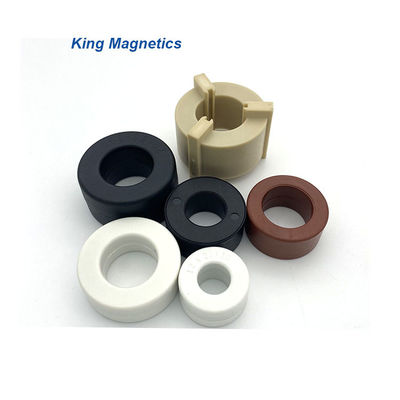

1. Noyaux de Nanocrystalline pour les obstructions communes de mode

2. Noyaux amorphes et du nanocrystalline c

amorphe et nanocrystalline c core.jpg

3. Noyaux faits sur commande et composants magnétiques

noyaux faits sur commande et components.jpg magnétique

Plus d'information visitent svp : www.kingmagnetics.com

L'information de l'entreprise

Le Roi Magnetics est un concepteur et un fabricant professionnels des noyaux de haute qualité de nanocrystalline, des noyaux amorphes et des composants magnétiques mous de haute performance. Nous sommes un de la principale société qui fournissent des noyaux de nanocrystalline, des noyaux amorphes, et des composants magnétiques. Nos noyaux de nanocrystalline comportent la haute performance, hauts stablility et fiable.

Nous avons été recherchants, produisants et vendants la haute performance amorphe et les noyaux de nanocrystalline, des inducteurs et des transformateurs pendant plus de 10 années, et nous avons un bon nombre d'expérience en concevant des noyaux amorphes, des noyaux de nanocrystalline et des composants magnétiques. Notre nanocrystalline et noyaux amorphes sont très utilisés dans toutes sortes d'électronique et secteur électrique.

Haute performance amorphe et noyaux et composants de nanocrystalline

FAQ

FAQ :

1. Êtes-vous fabricant des noyaux amorphes et de nanocrystalline ?

Oui, nous sommes fabricant et nous fournissons les produits de haute qualité.

2. Pouvez-vous des noyaux faits sur commande ?

Envoyez-oui, svp nous votre dessin et spécifications.

3. MOQ

Notre MOQ est USD1000, commande est bienvenu.

4. Délai d'exécution

En grande partie le délai d'exécution commence de 15 jours, dépend de la quantité d'ordre.

5. Comment commencer l'ordre ?

Remplissez-juste vous message de condition et clic « [envoyez] » ci-dessous, nous vous contacterons en 24 heures.

Ou envoyez-nous le noyau (à) kingmagnetics.com

Pourquoi choisissez-nous

Pourquoi choisissez-nous ?

> 12 ans d'expérience de la fabrication amorphe et des noyaux de nanocrystalline.
> Notre propre usine produit, nous font seulement les noyaux d'aimant de haute qualité.
> La qualité est notre culture. 100% examiné avant l'expédition.
> Assurance du commerce d'Alibaba, avec nous votre argent dans le coffre-fort !
> La haute performance, nos noyaux peut rencontrer le monde de qualité normale.
> Votre enquête responsed en 24 HEURES. Le temps est OR !
> La commande est bienvenue, nous entretiennent chaque client !

Contactez-nous

Le Roi Magnetics Technology Co de Zhuhai. , Ltd.

Adresse : 1/F, AUCUN 5, route de Pingxi 5
Zone de la science et technologie de Nanping,
Zhuhai, Guangdong, Chine, 519060

Téléphone : +86-756-830-5985 ; +86-158-1980-9198

Site Web : www.kingmagnetics.com

Email : noyau (à) kingmagnetics.com
