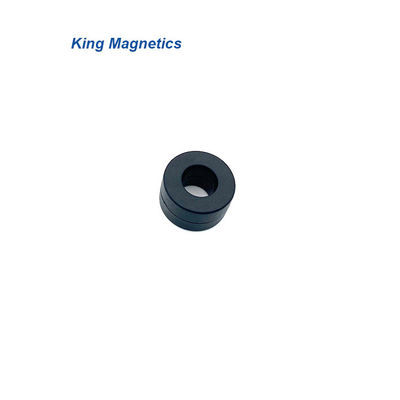

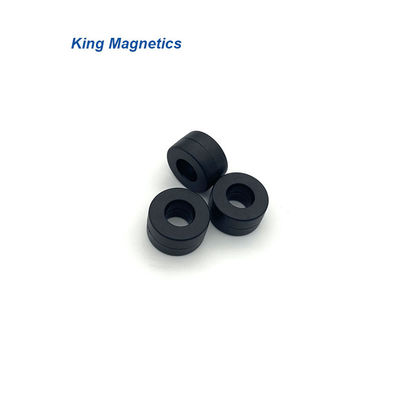

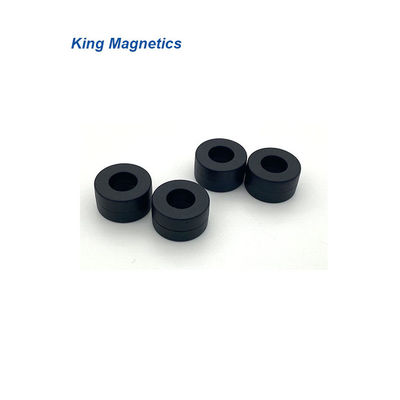

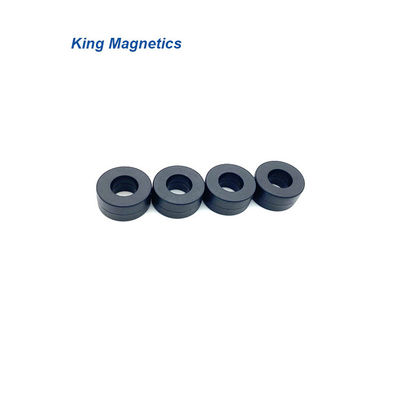

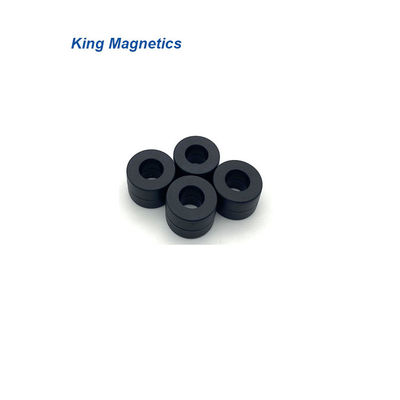

Noyau KMN161008 toroïdal avec le ruban solaire à haute fréquence de nanocrystalline d'inverseur

Name: Noyau KMN161008 toroïdal avec le ruban solaire à haute fréquence de nanocrystalline d'inverseur
Brand: Zhuhai King Magnetics Technology Co., Ltd.
SKU: KMN161008
Price: Negotiable USD
Availability: InStock

Brand Name:	King Magnetics
Model Number:	KMN161008
MOQ:	50PCS
Prix:	-
Delivery Time:	15
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Lieu d'origine:

Zhuhai Guangdong Chine

Certification:

IOS:9001

Marque:

Le Roi Magnetics

Inductance:

43uH @ 10KHz

Utilisation:

Inductances de mode commun

Manière de expédition:

UPS etc.

Max Temperature:

120℃

Matériel:

Nanocrystalline

Terme commercial:

EXW

Modèle:

KMN161008

Détails d'emballage:

Carton

Capacité d'approvisionnement:

bouche 10000/PCS/Per

Product Description

Noyau de ferrite toroïdal avec le ruban de nanocrystalline pour l'inverseur solaire

Description de produit

KMN161008-4

Les noyaux de Nanocrystalline comportent la perméabilité très élevée au-dessus de basse fréquence à la haute fréquence jusqu'à 30Mhz. Ils sont très appropriés à l'obstruction commune de mode pour être employés comme filtre d'EMC pour comprimer le bruit commun conduit de mode. Comparé au noyau de ferrite traditionnel, le noyau de nanocrystalline a beaucoup d'avantages en tant qu'inductance élevée, bon filtre efficace, petite taille et le volume, tourne moins du câblage cuivre, de la consommation de puissance faible et du rendement élevé.

Caractéristiques

Induction de densité de flux de saturation : 1.25T
Perméabilité @ 10KHz : 80000
Perméabilité @ 100KHz : 20000
La température de curie (℃) : 560
Empilement du facteur : 0,78
Magnétostriction de saturation (*10^-6) : <2> Résistivité (μΩ.cm) : 115
Épaisseur de ruban : 25μm
Formes de noyau : Noyau de Troidal

Applications

>> Filtre d'EMC
>> alimentation d'énergie commutée de mode
>> alimentation d'énergie d'ordinateur
>> communication et alimentation d'énergie de réseau
>> alimentation d'énergie de laser et de rayon X
>> appareil à souder et alimentation d'énergie de électrodéposition électrique
>> équipement à énergie solaire et générateur d'énergie éolienne
>> appareil électrodomestique
>> alimentation d'énergie sans coupure (UPS)
>> convertisseur de fréquence
>> équipement de chauffage installé
>> alimentations d'énergie ferroviaires ultra-rapides

>> Systèmes de moteur d'entraînement d'inverseur de VFD

Noyaux standard

Numéro de la pièce.	Dimensions de noyau			Dimensions de cas			Effictive croix section	Moyen chemin longueur	AL Nominal Value **		Équivalent au numéro de la pièce de VCA.
	OD	identification	h	OD	Identification	H	AFe	lFe	10kHz	100kHz
	millimètre	millimètre	millimètre	millimètre	millimètre	millimètre	cm2	cm	μH	μH
KMN986545	9,8	6,5	4,5	11,3	5	6,1	0,06	2,6	25,5	6,4	W914
KMN120805	12	8	4,5	14,5	6,3	6,9	0,08	3,1	28,0	6,8	W902
KMN151005	15	10	4,5	17,1	8,3	7,1	0,09	3,9	27,0	6,7	W865
KMN161006	16	10	6	17,9	8,1	8,1	0,14	4,1	43,0	10,1	W403
KMN161008	16	10	8	17,8	8,4	9,9	0,19	4,1	46,1	11,5	-
KMN171206	17,5	12,6	6	19,2	10,9	8,1	0,11	4,7	30,0	6,9	W515
KMN191510	19	15	10	21,2	13,5	12,3	0,16	5,3	36,1	8,8	W838
KMN201208	20	12	8	21,7	10,8	9,9	0,25	5,0	55,2	13,6	W409
KMN201210	20	12	10	22,6	10,5	12,5	0,31	5,0	62,4	15,6	-
KMN211308E *	21,3	13,6	8	22	13	8,8	0,24	5,5	44,1	11,0	-
KMN252010	25	20	10	28	17,2	13,2	0,20	7,1	28,4	7,3	W523
KMN251610	25	16	10	28	14,0	13,1	0,35	6,4	67,0	15,5	W380
KMN261610	26	16	10	28,3	14	12,8	0,39	6,6	57,1	14,3	-
KMN302010	30	20	10	33,2	17,8	13,3	0,39	7,9	59,3	14,0	W423
KMN302015	30	20	15	33,6	17,8	17,8	0,59	7,9	88,0	20,0	W414
KMN322010	32	20	10	34,4	18,1	13	0,47	8,2	57,6	14,4	-
KMN322015	32	20	15	34,6	17,9	18,2	0,70	8,2	86,4	21,6	-
KMN322115Y	32	21	15	35,5	18,5	19	0,64	8,3	77,7	19,4	triphasé
KMN382415	37,8	24,2	15	40,8	21,6	18,3	0,80	9,7	82,1	20,5	-
KMN402515	40	25	15	43,8	21,6	18,8	0,88	10,2	99,0	23,1	W424
KMN402520	40	25	20	45	21,5	24,7	1,17	10,2	115,2	28,8	-
KMN403215	40	32	15	44,9	28,8	18,8	0,47	11,3	48,0	11,3	W422
KMN453015	45	30	15	48,3	26,4	18,2	0,88	11,8	87,6	20,0	V102
KMN462725	46	27	25	48,8	24,6	27,8	1,85	11,5	162,4	40,6	-
KMN503220	50	32	20	53,8	28,5	24	1,40	12,9	109,6	27,4	-
KMN504020	50	40	20	53,6	37,1	23	0,78	14,1	45,0	13,5	W565
KMN635025	63	50	25	69	46	29	1,27	17,7	59,0	17,5	W517
KMN644020	64	40	20	68,2	37	23,5	1,87	16,3	115,2	28,8	-
KMN644025	64	40	25	67,4	37	29,2	2,34	16,3	144,0	36,0	-
KMN805020	80	50	20	83,8	46,6	25,0	2,34	20,4	94,0	28,0	V140
KMN805025	80	50	25	84	47	29	2,93	20,4	144,0	36,0	-
KMN906020	90	60	20	95,4	54,7	24,7	2,34	23,6	81,0	25,1	W518
KMN1008020	100	80	20	105	75	25	1,56	28,3	55,5	13,9	-
KMN1027625	102	76	25	108,1	70,0	30,3	2,54	27,9	91,1	22,8	W468
KMN1108025	110	80	25	116,6	73,8	31,4	2,93	29,8	98,5	24,6	-
KMN1309030	130	90	30	135,3	84,9	36,5	4,68	34,5	136,1	34,0	-
KMN14010025	140	100	25	145	95	30	3,90	37,7	104	26	-
KMN16013025	160	130	25	165	125	30	2,93	45,5	64,6	16,1	-
KMN17012025	170	120	25	175	115	30	4,88	45,5	107,6	26,9	-
KMN20016030	200	160	30	207	153	37	4,5	56,5	83,2	2,8	-

Ces noyaux sont nos produits standard, nous peuvent également concevoir et produire des noyaux de haute performance selon les exigences de client, y compris des tailles, l'inductance et des applications. Nous pouvons aider des clients à choisir les meilleurs noyaux de représentation.

* enduit d'époxyde.

** Tolérance -30%/+50% d'AL

KMN322115Y - Noyau commun triphasé d'obstruction de mode.

Nos services

1. Noyaux de Nanocrystalline pour les obstructions communes de mode

- Perméabilité très élevée, appropriée aux obstructions communes de mode d'IEM.

2. Noyaux amorphes et du nanocrystalline c

- Densité de flux élevée de saturation, et basse perte de noyau.

- Les noyaux de Nanocrystalline c sont le matériel mis à jour avec la performance ultra haute.

Metglas amorphe et noyau du nanocrystalline c de Hitachi Finemet

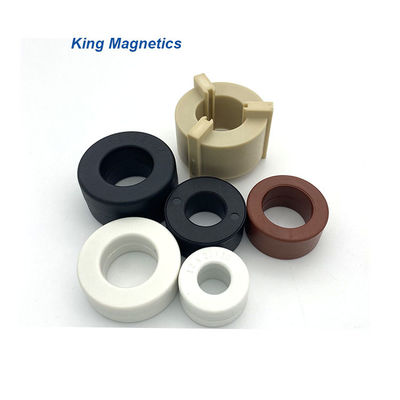

3. Noyaux faits sur commande et composants magnétiques

- Noyaux ovales de nanocrystalline de forme pour le suppresor de bruit de VFD.

- Inducteurs amorphes pour l'obstruction de C.C de sortie ou l'obstruction de PFC.

- Noyaux toroïdaux de Nanocrystalline pour l'obstruction commune de mode.

Noyaux faits sur commande de nanoperm de Magnetec et composants magnétiques
