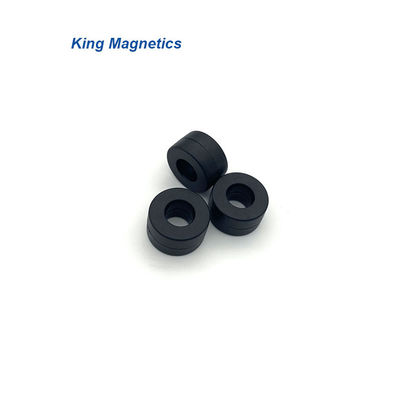

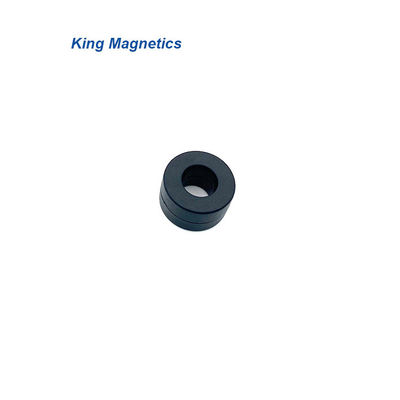

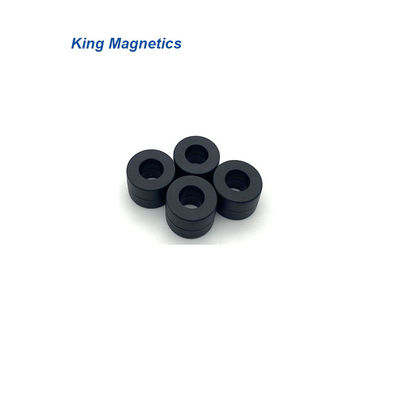

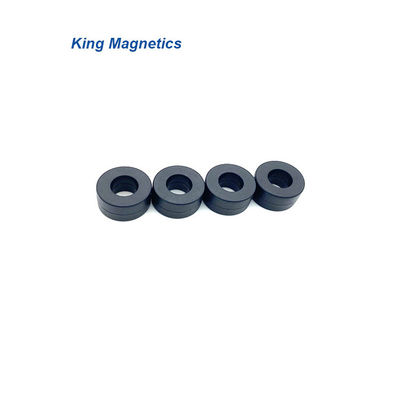

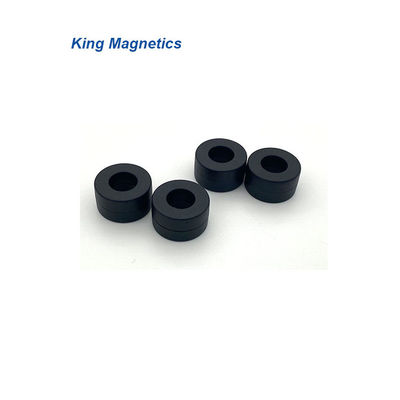

KMN161008 les filtres de mode communs du Roi Magnetics EMI ont employé des noyaux de nanocrystalline

Name: KMN161008 les filtres de mode communs du Roi Magnetics EMI ont employé des noyaux de nanocrystalline
Brand: King Magnetics
SKU: KMN161008
Rating: 5 (177 reviews)

Brand Name:	King Magnetics
Model Number:	KMN161008
MOQ:	50PCS
Prix:	-
Delivery Time:	15 jours de travail
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Lieu d'origine:

Zhuhai Guangdong Chine

Certification:

IOS:9001

Marque:

Le Roi Magnetics

Couleur:

Noir

Type:

KMN161008

Forme:

Toroïdal

Manière de expédition:

UPS etc.

Max Temperature:

120 degrés c

Dimension de noyau:

16*10*8mm

Dimension de cas:

17.8*8.4*9.9mm

Détails d'emballage:

Carton

Capacité d'approvisionnement:

bouche 10000/PCS/Per

Product Description

Description de produit

Les filtres de mode communs du Roi Magnetics EMI ont employé les noyaux KMN161008 amorphes et de nanocrystalline

KMN161008-5

La technologie amorphe et de nanocrystalline est une technologie très importante dans les matériaux magnétiques modernes, les noyaux et les composants inductifs. Le Roi Magnetics a développé la série de noyaux de nanocrystalline pour les obstructions communes de mode.

Les noyaux de Nanocrystalline comportent la perméabilité très élevée au-dessus de basse fréquence à la haute fréquence jusqu'à 30Mhz. Ils sont très appropriés à l'obstruction commune de mode à utilisé comme filtre d'EMC pour comprimer le bruit commun conduit de mode. Comparé au noyau de ferrite traditionnel, le noyau de nanocrystalline a beaucoup d'avantages en tant qu'inductance élevée, bon filtre efficace, petite taille et volume, tours inférieurs de câblage cuivre, consommation de puissance faible et rendement élevé.

La température de curie des noyaux de nanocrystalline est au sujet de 560℃, noyau de ferrite beaucoup plus haut que traditionnel au sujet de 200℃. La température de curie élevée font à noyau de nanocrystalline l'excellente stabilité thermique, et peuvent fonctionnement continu à jusqu'à l'environnement 120℃.

Les noyaux de Nanocrystalline est le meilleur choix pour l'application de l'obstruction commune de mode.

Caractéristiques

Matériel : noyau basé sur Fe de Nanocrystalline
Induction de densité de flux de saturation : 1.25T
Perméabilité @ 10KHz : > 50000
Perméabilité @ 100KHz : >10500
La température de curie (℃) : 560
Empilement du facteur : 0,78
Magnétostriction de saturation (*10^-6) : <2>
Résistivité (μΩ.cm) : 115
Épaisseur de ruban : 25μm
Formes de noyau : Noyau toroïdal

Applications

>> Filtre d'EMC
>> Alimentation d'énergie commutée de mode
>> Alimentation d'énergie d'ordinateur
>> Communication et alimentation d'énergie de réseau
>> Alimentation d'énergie de laser et de rayon X
>> Appareil à souder et alimentation d'énergie de électrodéposition électrique
>> Équipement à énergie solaire et générateur d'énergie éolienne
>> Appareil électrodomestique
>> Alimentation d'énergie sans coupure (UPS)
>> Convertisseur de fréquence
>> Équipement de chauffage installé
>> alimentations d'énergie ferroviaires ultra-rapides

Noyaux standard

Numéro de la pièce.	Dimensions de noyau			Dimensions de cas			Effictive croix section	Moyen chemin longueur	Poids	AL Minimum Value
	OD	identification	h	OD	Identification	H	AFe	lFe	mFe	10kHz	100kHz
	millimètre	millimètre	millimètre	millimètre	millimètre	millimètre	cm2	cm	g	μH	μH
KMN986545	9,8	6,5	4,5	11,3	5	6,1	0,06	2,6	1,1	14,2	3,0
KMN120805	12	8	4,5	14,5	6,3	6,9	0,07	3,1	1,6	15,6	3,7
KMN161008	16	10	8	17,8	8,4	9,9	0,19	4,1	5,5	34,6	6,9
KMN191510	19	15	10	21,2	13,5	12,3	0,16	5,3	6,0	22,0	4,4
KMN201208	20	12	8	21,7	10,8	9,9	0,25	5,0	9,1	37,4	7,5
KMN211308E *	21,3	13,6	8	22	13	8,8	0,24	5,5	9,5	33,0	6,6
KMN252010	25	20	10	28	17,2	13,2	0,20	7,1	10	20,8	4,2
KMN261610	26	16	10	28,3	14	12,8	0,39	6,6	19	44,6	8,9
KMN302010	30	20	10	33,2	17,8	13,3	0,39	7,9	22	37,4	7,5
KMN302015	30	20	15	33,6	17,8	17,8	0,59	7,9	33	56,2	11,2
KMN322010	32	20	10	34,4	18,1	13	0,47	8,2	28	43,2	8,6
KMN322015	32	20	15	34,6	17,9	18,2	0,70	8,2	42	64,8	13,0
KMN402515	40	25	15	44,4	22	18,8	0,88	10,2	65	64,8	13,0
KMN403215	40	32	15	44,9	28,8	18,8	0,47	11,3	38	31,2	6,2
KMN503220	50	32	20	53,8	28,5	24	1,40	12,9	131	68,5	16,4
KMN504020	50	40	20	53,6	37,1	23	0,78	14,1	80	34,7	8,3
KMN644025	64	40	25	67,4	37	29,3	2,34	16,3	277	90,0	21,6
KMN805025	80	50	25	83,5	47,2	28,8	2,93	20,4	433	90,0	21,6
KMN1008020	100	80	20	105	75	25	1,56	28,3	320	34,7	8,3
KMN1027625	102	76	25	107	71	30	2,54	27,9	514	57,0	13,7
KMN1309030	130	90	30	135	85	35	4,68	34,5	1172	85,1	20,4
KMN16013025	160	130	25	165	125	30	2,93	45,5	966	40,3	9,7
KMN17012025	170	120	25	175	115	30	4,88	45,5	1609	67,2	16,1

Ces noyaux sont nos produits standard, nous peuvent également concevoir et produire des noyaux de haute performance selon les exigences de client, y compris des tailles, l'inductance et des applications. Nous pouvons aider des clients à choisir les meilleurs noyaux de représentation.

* enduit d'époxyde.

Nos services

1. Noyaux de Nanocrystalline pour les obstructions communes de mode

2. Noyaux amorphes et du nanocrystalline c

amorphe et nanocrystalline c core.jpg

3. Noyaux faits sur commande et composants magnétiques

noyaux faits sur commande et components.jpg magnétique

Plus d'information visitent svp : www.kingmagnetics.com

Pourquoi choisissez-nous

Pourquoi choisissez-nous ?

> 15 ans d'expérience de la fabrication amorphe et des noyaux de nanocrystalline.
> Nous sommes nanocrystalline et spécialistes amorphes en noyaux.
> La qualité est notre culture. 100% examiné avant l'expédition.
> Assurance du commerce d'Alibaba, ordre en ligne défendable !
> La haute performance, nos noyaux peut rencontrer le monde de qualité normale.
> Votre enquête responsed en 24 HEURES. Le temps est OR !
> La commande est bienvenue, Paypal acceptable.

Contactez-nous

Le Roi Magnetics Technology Co de Zhuhai. , Ltd.

Adresse : 1/F, AUCUN 5, route de Pingxi 5,
Zone de la science et technologie de Nanping,
Zhuhai, Guangdong, Chine, 519060

Téléphone : +86-756-830-5985 ; +86-158-1980-9198

Site Web : www.kingmagnetics.com

Email : noyau (à) kingmagnetics.com
