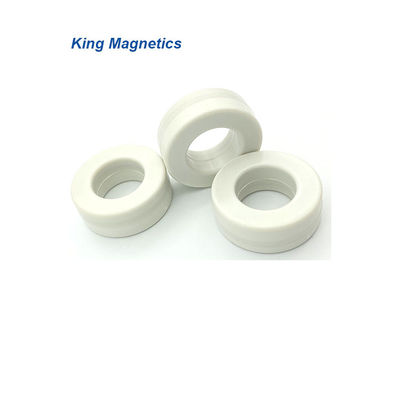

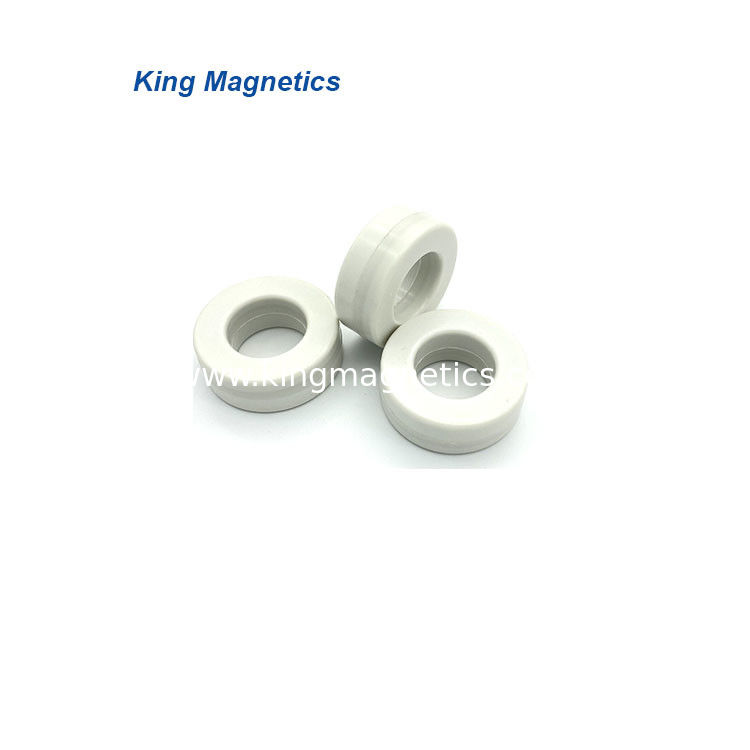

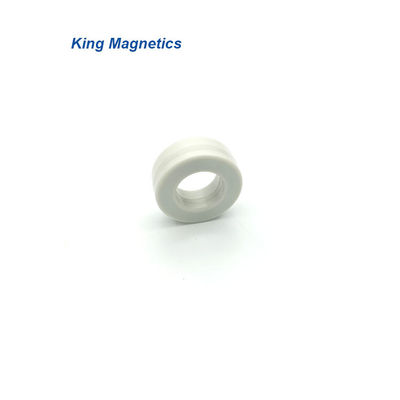

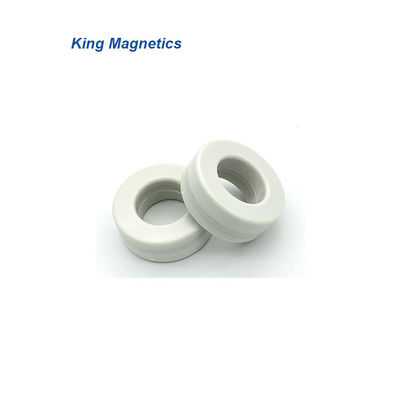

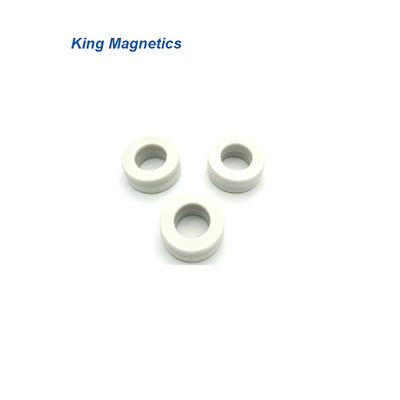

KMN302010 Noyau toroïdal nanocristallin à deux phases en mode commun

Name: KMN302010 Noyau toroïdal nanocristallin à deux phases en mode commun
Brand: King Magnetics
SKU: KMN302010
Rating: 4.7 (189 reviews)

Brand Name:	King Magnetics
Model Number:	KMN302010
MOQ:	20PCS
Prix:	-
Delivery Time:	15 jours de travail
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Lieu d'origine:

Zhuhai Guangdong Chine

Certification:

IOS:9001

Marque:

Le Roi Magnetics

Nom:

noyau toroïdal de mode de nanocrystalline commun biphasé d'obstruction

Matériel:

Noyau de Nanocrytaslline

Modèle:

Meglas et alliage de finemet

Type de ruban:

1k107, vitroperm 500 f, finemet ft-3m, nanoperm

Dimension ((L*W*H):

30*20*10mm

Forme:

Toroïdal

Le paquet:

Cartonné

Le lieu:

Je suis Zhuhai.

Détails d'emballage:

Carton

Capacité d'approvisionnement:

bouche 10000/PCS/Per

Product Description

Noyau toroïdal amorphe nanocristallin à mode commun à 2 phases

La technologie amorphe et nanocristalline est une technologie très importante dans les matériaux magnétiques modernes, les noyaux et les composants inductifs.King Magnetics a développé une série de noyaux nanocristallins pour les étouffements de mode commun.

Les noyaux nanocristallins présentent une perméabilité très élevée sur une basse fréquence à une fréquence élevée allant jusqu'à 30 MHz.Ils sont très appropriés pour l'étouffement de mode commun à utiliser comme filtre EMC pour compresser le bruit de mode commun conduitComparé au noyau de ferrite traditionnel, le noyau nanocristallin présente de nombreux avantages tels qu'une inductance élevée, un bon filtre efficace, une petite taille et un volume, moins de tours de fil de cuivre,consommation d'énergie réduite et efficacité élevée.

La température de Curie des noyaux nanocristallins est d'environ 560°C, bien supérieure à celle du noyau ferrite traditionnel d'environ 200°C.et peut fonctionner en continu jusqu'à 120°C.

Les noyaux nanocristallins sont un matériau magnétique doux adapté à l'étouffement de mode commun.qui ont une perméabilité beaucoup plus élevée à haute fréquence.

Caractéristiques

Matériau: Noyau nanocristallin à base de Fe
Induction de la densité du flux de saturation: 1,25 T
Perméabilité @ 10KHz: > 50000
Perméabilité @ 100KHz: > 10500
Température de Curie ((°C): 560
Facteur d'empilement: 0.78
La saturation par magnétostrition (*10^-6): < 2
Résistance (μΩ.cm): 115
Épaisseur du ruban: 25 μm
Formes du noyau: noyau toroïdal

Applications

>> Filtre électromagnétique
>> Apporte d'alimentation en mode commuté
>> L'alimentation électrique de l'ordinateur
>> Communication et alimentation du réseau
>> L'alimentation au laser et aux rayons X
>> Équipement de soudage et alimentation électrique
>> Équipement d'énergie solaire et générateur éolien
>> Appareil électrique domestique
>> alimentation électrique sans interruption (UPS)
>> Convertisseur de fréquence
>> Équipement de chauffage par induction
>> alimentation ferroviaire à grande vitesse

Noyaux standard

La partie no.	Dimensions du noyau			Dimensions du boîtier			Efficace croix section	- Je veux dire... le chemin longueur	Le poids	AL Valeur minimale
	de	Nom de l'entreprise	h	Surdose	Identifiant	H est	AFe	Je vous en prie.	mFe	10 kHz	100 kHz
	mm	mm	mm	mm	mm	mm	en cm2	en cm	g	μH	μH
Le numéro de téléphone est le KMN986545.	9.8	6.5	4.5	11.3	5	6.1	0.06	2.6	1.1	14.2	3.0
Le nombre de personnes concernées par le programme est fixé par la Commission.	12	8	5	14.4	6.5	7.0	0.07	3.1	1.6	15.6	3.7
Le numéro de série KMN161008	16	10	8	17.8	8.4	9.9	0.19	4.1	5.5	34.6	6.9
Le numéro KMN191510	19	15	10	21.2	13.5	12.3	0.16	5.3	6.0	22.0	4.4
Les États membres doivent respecter les dispositions suivantes:	20	12	8	21.7	10.8	9.9	0.25	5.0	9.1	37.4	7.5
Le nombre de personnes concernées par l'intervention est fixé par la loi.	21.3	13.6	8	22	13	8.8	0.24	5.5	9.5	33.0	6.6
Le numéro KMN252010	25	20	10	28	17.2	13.2	0.20	7.1	10	20.8	4.2
Le numéro de série KMN261610	25.5	16	10	28.3	13.9	13	0.39	6.6	19	44.6	8.9
Le numéro KMN302010	30	20	10	33.2	17.8	13.3	0.39	7.9	22	37.4	7.5
Les États membres doivent fournir des informations détaillées sur les mesures prises.	30	20	15	33.6	17.8	17.8	0.59	7.9	33	56.2	11.2
Le numéro KMN322010	32	20	10	34.4	18.1	13	0.47	8.2	28	43.2	8.6
Les États membres doivent fournir des informations détaillées sur les mesures prises.	32	20	15	34.6	17.9	18.2	0.70	8.2	42	64.8	13.0
Le numéro de série KMN402515	40	25	15	44.4	22	18.8	0.88	10.2	65	64.8	13.0
Le numéro de série KMN403215	40	32	15	44.9	28.8	18.8	0.47	11.3	38	31.2	6.2
Le numéro de téléphone est le KMN503220.	50	32	20	53.8	28.5	24	1.40	12.9	131	68.5	16.4
Le numéro de téléphone est le KMN504020.	50	40	20	53.6	37.1	23	0.78	14.1	80	34.7	8.3
Le numéro de série KMN644025	64	40	25	67.4	37	29.3	2.34	16.3	277	90.0	21.6
Le numéro de téléphone est le KMN805025.	80	50	25	83.5	47.2	28.8	2.93	20.4	433	90.0	21.6
Le montant de l'aide est fixé au montant de la somme versée par l'État.	100	80	20	105	75	25	1.56	28.3	320	34.7	8.3
Le nombre de personnes concernées par le programme est fixé par la loi.	102	76	25	107	71	30	2.54	27.9	514	57.0	13.7
Le nombre de personnes concernées par l'accord est fixé par la loi.	130	90	30	135	85	35	4.68	34.5	1172	85.1	20.4
Le nombre de personnes concernées par le programme est fixé par la Commission.	160	130	25	165	125	30	2.93	45.5	966	40.3	9.7
Le montant de l'aide est fixé à la valeur de l'aide accordée.	170	120	25	175	115	30	4.88	45.5	1609	67.2	16.1

Ces cœurs sont nos produits standard, nous pouvons également concevoir et produire des cœurs de haute performance selon les exigences du client, y compris les tailles, l'inductivité et les applications.Nous pouvons aider les clients à choisir les noyaux.

* revêtu d'époxy.
