noyau de nanocrystalline
Created with Pixso. KMN1027625 noyau toroïdal du Roi Magnetics Nanocrystalline pour le filtre d'IEM du moteur servo EMC

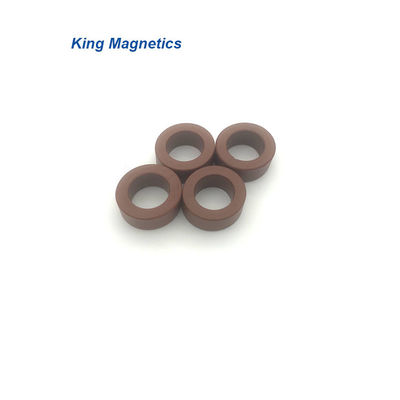

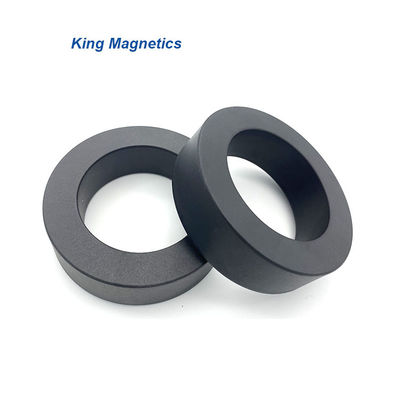

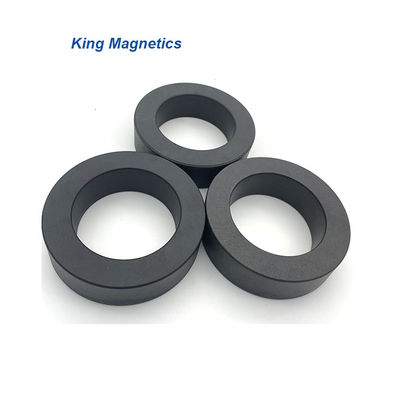

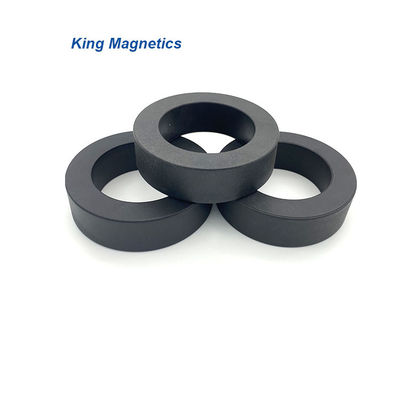

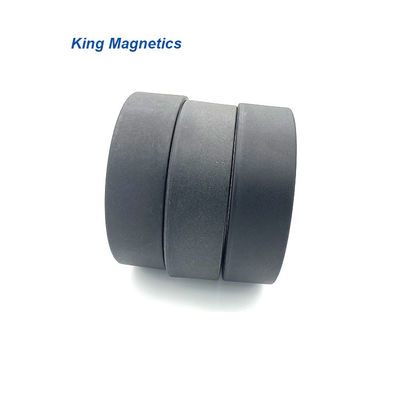

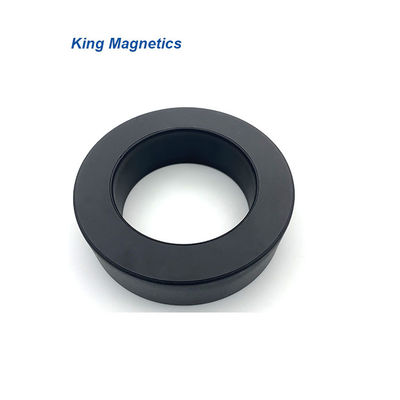

KMN1027625 noyau toroïdal du Roi Magnetics Nanocrystalline pour le filtre d'IEM du moteur servo EMC

Brand Name: King Magnetics
Model Number: KMN1027625
MOQ: 1ps
Prix: -
Delivery Time: 21 jours de travail
Payment Terms: T/T
Detail Information
Lieu d'origine:
Zhuhai Guangdong Chine
Certification:
IOS:9001
Matériel:
Nanocrytsalline
Marque:
Le Roi Magnetics
Forme:
Toroïdal
Terme commercial:
EXW
Endroit:
Zhuhai
Utilisation:
Inductances de mode commun
Application:
Filtre d'EMI/EMC
Détails d'emballage:
Carton
Capacité d'approvisionnement:
bouche 10000/PCS/Per
Product Description
nanocrystalline c core 750

KMN1027625 noyau toroïdal du Roi Magnetics Nanocrystalline pour le filtre d'IEM du moteur servo EMC



Description de produit



KMN1027625-5







Caractéristiques



Matériel : noyau basé sur Fe de Nanocrystalline
Induction de densité de flux de saturation : 1.25T
Perméabilité @ 10KHz : > 50000
Perméabilité @ 100KHz : >10500
La température de curie (℃) : 560
Empilement du facteur : 0,78
Magnétostriction de saturation (*10^-6) : <2> Résistivité (μΩ.cm) : 115
Épaisseur de ruban : 25μm
Formes de noyau : Noyau de Troidal

Applications



>> Filtre d'EMC
>> alimentation d'énergie commutée de mode
>> alimentation d'énergie d'ordinateur
>> communication et alimentation d'énergie de réseau
>> alimentation d'énergie de laser et de rayon X
>> appareil à souder et alimentation d'énergie de électrodéposition électrique
>> équipement à énergie solaire et générateur d'énergie éolienne
>> appareil électrodomestique
>> alimentation d'énergie sans coupure (UPS)
>> convertisseur de fréquence
>> équipement de chauffage installé
>> alimentations d'énergie ferroviaires ultra-rapides

>> Systèmes de moteur d'entraînement d'inverseur de VFD





Noyaux standard




Numéro de la pièce. Dimensions de noyau Dimensions de cas Effictive
croix
section
Moyen
chemin
longueur
Poids AL Minimum Value
  OD identification h OD Identification H AFe lFe mFe 10kHz 100kHz
  millimètre millimètre millimètre millimètre millimètre millimètre cm2 cm g μH μH
KMN986545 9,8 6,5 4,5 11,3 5 6,1 0,06 2,6 1,1 14,2 3,0
KMN120805 12 8 4,5 14,5 6,3 6,9 0,07 3,1 1,6 15,6 3,7
KMN161008 16 10 8 17,8 8,4 9,9 0,19 4,1 5,5 34,6 6,9
KMN191510 19 15 10 21,2 13,5 12,3 0,16 5,3 6,0 22,0 4,4
KMN201208 20 12 8 21,7 10,8 9,9 0,25 5,0 9,1 37,4 7,5
KMN211308E * 21,3 13,6 8 22 13 8,8 0,24 5,5 9,5 33,0 6,6
KMN252010 25 20 10 28 17,2 13,2 0,20 7,1 10 20,8 4,2
KMN261610 26 16 10 28,3 14 12,8 0,39 6,6 19 44,6 8,9
KMN302010 30 20 10 33,2 17,8 13,3 0,39 7,9 22 37,4 7,5
KMN302015 30 20 15 33,6 17,8 17,8 0,59 7,9 33 56,2 11,2
KMN322010 32 20 10 34,4 18,1 13 0,47 8,2 28 43,2 8,6
KMN322015 32 20 15 34,6 17,9 18,2 0,70 8,2 42 64,8 13,0
KMN402515 40 25 15 44,4 22 18,8 0,88 10,2 65 64,8 13,0
KMN403215 40 32 15 44,9 28,8 18,8 0,47 11,3 38 31,2 6,2
KMN503220 50 32 20 53,8 28,5 24 1,40 12,9 131 68,5 16,4
KMN504020 50 40 20 53,6 37,1 23 0,78 14,1 80 34,7 8,3
KMN644025 64 40 25 67,4 37 29,3 2,34 16,3 277 90,0 21,6
KMN805025 80 50 25 83,5 47,2 28,8 2,93 20,4 433 90,0 21,6
KMN1008020 100 80 20 105 75 25 1,56 28,3 320 34,7 8,3
KMN1027625 102 76 25 107 71 30 2,54 27,9 514 57,0 13,7
KMN1309030 130 90 30 135 85 35 4,68 34,5 1172 85,1 20,4
KMN16013025 160 130 25 165 125 30 2,93 45,5 966 40,3 9,7
KMN17012025 170 120 25 175 115 30 4,88 45,5 1609 67,2 16,1

Ces noyaux sont nos produits standard, nous peuvent également concevoir et produire des noyaux de haute performance selon les exigences de client, y compris des tailles, l'inductance et des applications. Nous pouvons aider des clients à choisir les meilleurs noyaux de représentation.

* enduit d'époxyde.



Nos services

1. Noyaux de Nanocrystalline pour les obstructions communes de mode

- Perméabilité très élevée, appropriée aux obstructions communes de mode d'IEM.

noyaux de nanocrystalline de vitroperm de VCA de vacuumschmelze pour l'obstruction commune de mode

2. Noyaux amorphes et du nanocrystalline c

- Densité de flux élevée de saturation, et basse perte de noyau.

- Les noyaux de Nanocrystalline c sont le matériel mis à jour avec la performance ultra haute.

Metglas amorphe et noyau du nanocrystalline c de Hitachi Finemet

3. Noyaux faits sur commande et composants magnétiques

- Noyaux ovales de nanocrystalline de forme pour le suppresor de bruit de VFD.

- Inducteurs amorphes pour l'obstruction de C.C de sortie ou l'obstruction de PFC.

- Noyaux toroïdaux de Nanocrystalline pour l'obstruction commune de mode.

Noyaux faits sur commande de nanoperm de Magnetec et composants magnétiques



Plus d'information visitent svp : www.kingmagnetics.com

FAQ

FAQ :



1. Êtes-vous fabricant des noyaux amorphes et de nanocrystalline ?

Oui, nous sommes fabricant professionnel et nous fournissons les produits de haute qualité.

2. Pouvez-vous faire des noyaux adaptés aux besoins du client ?

Oui, la plupart des nos noyaux sont faits sur commande. veuillez nous envoyer votre dessin et spécifications.

3. MOQ

Notre MOQ est USD100, commande est bienvenu.

4. Délai d'exécution

En grande partie le délai d'exécution commence de 15 jours, dépend de la quantité d'ordre.

5. Comment commencer l'ordre ?

Remplissez-juste vous message de condition et clic « [envoyez] » ci-dessous, nous vous contacterons en 24 heures.

Ou envoyez-nous le noyau (à) kingmagnetics.com

6. Méthode de paiement :

Virement bancaire de T/T, Paypal. Western Union, VISA

7. Expédition

Nous travaillons avec Fedex, UPS, nous fournissons l'économie et l'expédition rapide.

Contactez-nous

Le Roi Magnetics Technology Co de Zhuhai. , Ltd.



Adresse : 1/F, No.5, route de Pingxi 5,
Zone de la science et technologie de Nanping,
Zhuhai, Guangdong, Chine, 519060

Téléphone : +86-756-830-5985 ;

Téléphone portable : +86-158-1980-9198 ;

Site Web : www.kingmagnetics.com

Email : noyau (à) kingmagnetics.com
