Noyau commun de nanocrystalline d'inducteur de mode de teneur élevée en AL KMN14010025

Name: Noyau commun de nanocrystalline d'inducteur de mode de teneur élevée en AL KMN14010025
Brand: King Magnetics
SKU: KMN14010025
Rating: 4.5 (149 reviews)

Brand Name:	King Magnetics
Model Number:	KMN14010025
MOQ:	1ps
Prix:	-
Delivery Time:	21 jours de travail
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Lieu d'origine:

Zhuhai Guangdong Chine

Certification:

IOS:9001

Marque:

Le Roi Magnetics

Matériel:

Alliage de Nanocrystalline

Forme:

Toroïdal

Utilisation:

Bobine d'obstruction commune de mode

Dimension de noyau:

140*100*25mm

Dimension de cas:

145*95*30mm

Manière de expédition:

UPS etc.

Terme commercial:

EXW

Endroit:

Zhuhai

Détails d'emballage:

Carton

Capacité d'approvisionnement:

bouche 10000/PCS/Per

Product Description

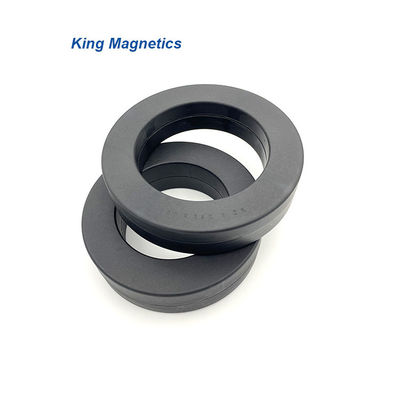

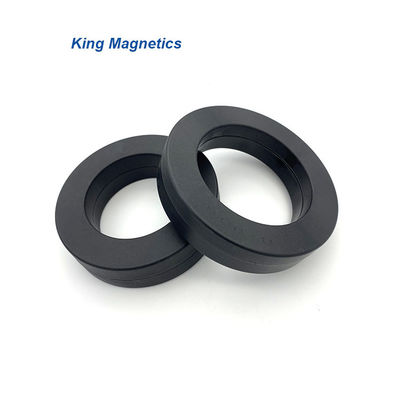

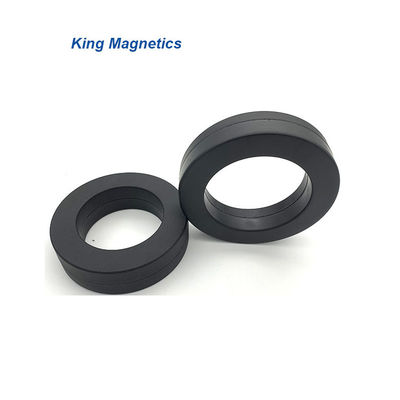

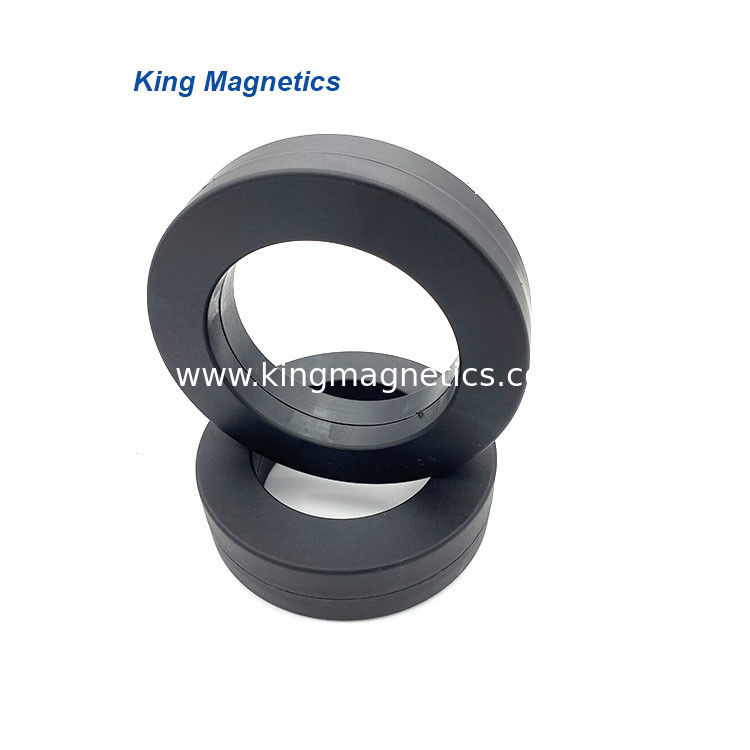

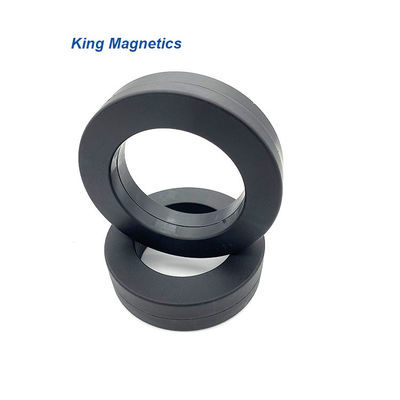

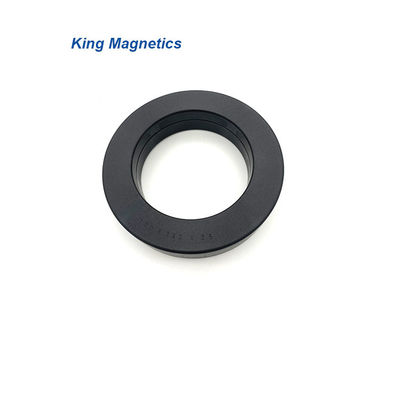

Noyau commun de nanocrystalline d'inducteur de mode de teneur élevée en AL

Description de produit

KMN261610 core.jpg nano

Caractéristiques

Matériel : noyau basé sur Fe de Nanocrystalline
Induction de densité de flux de saturation : 1.25T
Perméabilité @ 10KHz : > 50000
Perméabilité @ 100KHz : >10500
La température de curie (℃) : 560
Empilement du facteur : 0,78
Magnétostriction de saturation (*10^-6) : <2> Résistivité (μΩ.cm) : 115
Épaisseur de ruban : 25μm
Formes de noyau : Noyau de Troidal

Applications

>> Filtre d'EMC
>> alimentation d'énergie commutée de mode
>> alimentation d'énergie d'ordinateur
>> communication et alimentation d'énergie de réseau
>> alimentation d'énergie de laser et de rayon X
>> appareil à souder et alimentation d'énergie de électrodéposition électrique
>> équipement à énergie solaire et générateur d'énergie éolienne
>> appareil électrodomestique
>> alimentation d'énergie sans coupure (UPS)
>> convertisseur de fréquence
>> équipement de chauffage installé
>> alimentations d'énergie ferroviaires ultra-rapides

>> Systèmes de moteur d'entraînement d'inverseur de VFD

Noyaux standard

Numéro de la pièce.	Dimensions de noyau			Dimensions de cas			Effictive croix section	Moyen chemin longueur	Poids	AL Minimum Value
	OD	identification	h	OD	Identification	H	AFe	lFe	mFe	10kHz	100kHz
	millimètre	millimètre	millimètre	millimètre	millimètre	millimètre	cm2	cm	g	μH	μH
KMN986545	9,8	6,5	4,5	11,3	5	6,1	0,06	2,6	1,1	14,2	3,0
KMN120805	12	8	5	14,4	6,5	7,0	0,08	3,1	1,6	15,6	3,7
KMN161006	16	10	6	17,9	8,1	8,1	0,14	4,1	4,16	25,9	5,2
KMN161008	16	10	8	17,8	8,4	9,9	0,19	4,1	5,5	34,6	6,9
KMN191510	19	15	10	21,2	13,5	12,3	0,16	5,3	6,0	22,0	4,4
KMN201208	20	12	8	21,7	10,8	9,9	0,25	5,0	9,1	37,4	7,5
KMN201210	20	12	10	22,6	10,5	12,5	0,31	5,0	11,4	46,8	9,4
KMN211308E*	21,3	13,6	8	22	13	8,8	0,24	5,5	9,5	33,0	6,6
KMN252010	25	20	10	28	17,2	13,2	0,20	7,1	10	20,8	4,2
KMN251610	25	26	10	28	14,0	13,1	0,35	6,4	16,4	41,1	8,2
KMN261610	25,5	16	10	28,3	13,9	13	0,39	6,6	18,6	44,6	8,9
KMN302010	30	20	10	33,2	17,8	13,3	0,39	7,9	22	37,4	7,5
KMN302015	30	20	15	33,6	17,8	17,8	0,59	7,9	33	56,2	11,2
KMN322010	32	20	10	34,4	18,1	13	0,47	8,2	28	43,2	8,6
KMN322015	32	20	15	34,6	17,9	18,2	0,70	8,2	42	64,8	13,0
KMN402515	40	25	15	44,4	22	18,8	0,88	10,2	65	64,8	13,0
KMN403215	40	32	15	44,9	28,8	18,8	0,47	11,3	38	31,2	6,2
KMN503220	50	32	20	53,8	28,5	24	1,40	12,9	131	68,5	16,4
KMN504020	50	40	20	53,6	37,1	23	0,78	14,1	80	34,7	8,3
KMN644025	64	40	25	67,4	37	29,3	2,34	16,3	277	90,0	21,6
KMN805020	80	50	20	83,8	46,6	25,0	2,34	20,4	346	72,0	17,3
KMN805025	80	50	25	83,5	47,2	28,8	2,93	20,4	433	90,0	21,6
KMN1008020	100	80	20	105	75	25	1,56	28,3	320	34,7	8,3
KMN1027625	102	76	25	107	71	30	2,54	27,9	514	57,0	13,7
KMN1309030	130	90	30	135	85	35	4,68	34,5	1172	85,1	20,4
KMN16013025	160	130	25	165	125	30	2,93	45,5	966	40,3	9,7
KMN17012025	170	120	25	175	115	30	4,88	45,5	1609	67,2	16,1
KMN20016030	200	160	30	207	153	37	4,50	56,5	1918	41,6	12,5

Ces noyaux sont nos produits standard, nous peuvent également concevoir et produire des noyaux de haute performance selon les exigences de client, y compris des tailles, l'inductance et des applications. Nous pouvons aider des clients à choisir les meilleurs noyaux de représentation.

* enduit d'époxyde.
