Noyau amorphe de C
Created with Pixso. Noyau coupé de grande taille de C de modèle amorphe du noyau AC-1000 avec la basse représentation de perte de noyau

Noyau coupé de grande taille de C de modèle amorphe du noyau AC-1000 avec la basse représentation de perte de noyau

Brand Name: King Magnetics
Model Number: AC-1000
MOQ: 1 ensemble
Prix: -
Delivery Time: 15 jours
Payment Terms: T/T
Detail Information
Lieu d'origine:
La Chine
Certification:
RoHS
Type:
Doux
Composé:
Metglas 2605SA1
Forme:
Forme de tasse
Application:
Aimant industriel
Détails d'emballage:
Boîte de papier
Capacité d'approvisionnement:
5000
Product Description

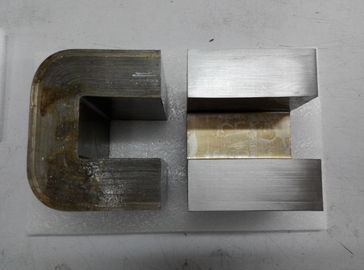

Noyau amorphe d'AC-1000 C

Caractéristiques :

>>densité de flux élevée de saturation,
>>perméabilité élevée
>>basse perte
>> 25 noyau amorphe de blessure de bande de Metglas 2605SA1 de ruban de mètre micro

Applications :

>>inverseur de puissance élevée à haute fréquence
>>SMPS comme inducteur
>>noyau à haute fréquence de transformateur
>> inverseur solaire
>> obstruction différente de mode
>> Obstructions de PFC

Détaillez visitent svp :  www.kingmagnetics.com


Nous sommes producteur avancé des noyaux amorphes et de nanocrystalline et composants.


Noyau coupé de grande taille de C de modèle amorphe du noyau AC-1000 avec la basse représentation de perte de noyau 0



Parrt non.

Dimensions de noyau

 (millimètre)

Longueur de trajet moyenne

 (cm)

Section transversale efficace



(cm2)

Région de fenêtre



(cm2)

Produit de secteur



(cm4)

La masse

(G)

± B C D ± E + F + LM Les EA Avec a AP Poids
AC-10 11 0,8 13 40 20 0,5 35 1 62 2 14,05 1,8 5,2 9,4 200
AC-20 11 0,8 13 50 30 0,5 35 1 72 2 16,05 2,71 6,5 17,6 340
AC-25 13 0,8 15 56 25 0,5 41 1 82 2 18,28 2,67 8,4 22,4 380
AC-32 13 0,8 15 56 30 0,5 41 1 82 2 18,28 3,2 8,4 26,9 460
AC-40 13 0,8 15 56 35 0,5 41 1 82 2 18,28 3,73 8,4 31,3 530
AC-50 16 1 20 70 25 0,5 52 1 102 2 23,02 3,28 14 45,9 590
AC-63 16 1 20 70 30 0,5 52 1 102 3 23,02 3,94 14 55,1 710
AC-80 16 1 20 70 40 1 52 1 102 3 23,02 5,25 14 73,5 950
AC-320 22 1 35 85 50 1 79 1 129 4 32,5 9 29,8 267,8 2170
AC-800B 30 1 40 95 85 1,5 100 1 155 4 39,3 21 38 798 5972
AC-1000 33 1 40 105 85 1,5 106 1 171 4 42,7 23 42 966 7060
