noyau de coupe de C de nanocrystalline pour l'inducteur de sortie, 20KHz transformateur à haute fréquence, chargeur électrique de véhicule

Le matériel de Nanocrystalline est les matériaux magnétiques de la perméabilité la plus élevée dans le monde. Basse perte de noyau, vert et émission à faible teneur en carbone.


Caractéristiques :

matériel basé sur Fe de nanocrystalline avec la composition en grande partie du Fe avec du Cu, NOTA:, SI, B, qui d'abord par la technologie de extinction rapide pour former le ruban amorphe, alors par traitement thermique cristallin pour gagner les grains fins avec l'échelle nanoe. Par ce processus révolutionnaire, nous pouvons obtenir les propriétés magnétiques supérieures avec la densité de flux élevée de saturation, perméabilité initiale élevée, bas coercivity, basse perte de noyau. Le matériel de Nanocrystalline est une protection de l'environnement, nouveau matériel magnétique de rendement vert, à faible teneur en carbone, élevé.

Applications :

le matériel basé sur Fe de nanocrystalline peut être appliqué aux noyaux pour les obstructions communes de mode, transformateurs à haute fréquence, transformateurs de courant, transformateurs de conducteur, transformateurs de réseau, noyaux de perle, amplificateurs magnétiques, inducteurs de filtre, les réacteurs, PFC obstrue dans divers élém. élect. et le secteur électronique, maintenant ont été très utilisé alimentation d'énergie dans l'alimentation d'énergie commutée de mode, l'appareil électrodomestique, le matériel électrique, l'alimentation d'énergie de communication, l'alimentation d'énergie de réseau, l'équipement à énergie solaire, le générateur d'énergie éolienne, d'IGBT inverseur, alimentation d'énergie de laser et alimentation d'énergie de matériel médical.

Caractéristiques :

> Perméabilité élevée -- inductance croissante et réduction enroulant des tours
> induction de saturation élevée -- taille de minimisation de composant
> haute fréquence -- approprié utilisé dans la plage de fréquence de 50Hz jusqu'à 100KHz
> la température de curie élevée -- la température fonctionnante plus élevée, fonctionnement continu à jusqu'à 120℃
> bas coercivity -- augmentant l'efficacité et réduire la perte d'hystérésis
> basse perte de noyau -- réduisant la hausse consommée et de minimisation d'énergie de la température
> basse magnétostriction -- bas bruit audible comparé aux matériaux magnétiques traditionnels
> excellente stabilité thermique -- déviations extrêmement petites de -20℃ à 120℃
> coût bas -- bon choix pour remplacer les matériaux traditionnels comme le Permalloy

Propriétés magnétiques :

> Induction de saturation BS -- 1,25 T
> λs de magnétostriction de saturation -- 2×10-6
> comité technique de la température de curie -- ℃ 560
> la température Tx de cristallisation -- 510℃
> épaisseur de ruban -- μm 25
> densité d -- 7,25 g/cm3
> ρ de résistivité -- 115 μΩ.cm
> HT de la dureté de Vicker -- 880 kg/mm2

Comparaison de propriétés magnétiques entre les matériaux amorphes et de Nanocrystalline et les matériaux magnétiques mous traditionnels :

Applications des noyaux amorphes et de Nanocrystalline :

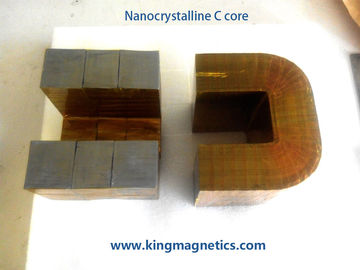

Les noyaux de Nanocrystalline C sont disponibles maintenant. Produit de hausse de noyau amorphe de c, avec la densité de flux élevée de saturation, bas coercivity, basse perte de noyau, fréquence très à faible bruit et plus haute jusqu'à 20KHz, approprié au transformateur d'alimentation secteur, inducteur de sortie, bobine d'obstruction de la poussée PFC. Peut remplacer le noyau de ferrite. Les dimensions peuvent être faites sur commande.


Caractéristiques

Matériel : nanocrystalline basé sur Fe
Induction de densité de flux de saturation : 1.25T
La température de curie (℃) : 560
Empilement du facteur : >0.75
Magnétostriction de saturation (*10^-6) : <2>
Résistivité (μΩ.cm) : 130
Épaisseur de ruban : 25μm
Forme de noyau : Noyau de coupe de C



Applications

>> Transformateur à haute fréquence (la fréquence recommandent 20-30KHz)
>> Filtre solaire d'inverseur
>> Obstruction de PFC
>> Obstruction différentielle de mode
>> Filtre de sortie
>> Équipement audio


Dimensions standard de noyau

D'autres caractéristiques sont disponibles selon les exigences de client.
