Noyau de transformateur de Nanocrystalline

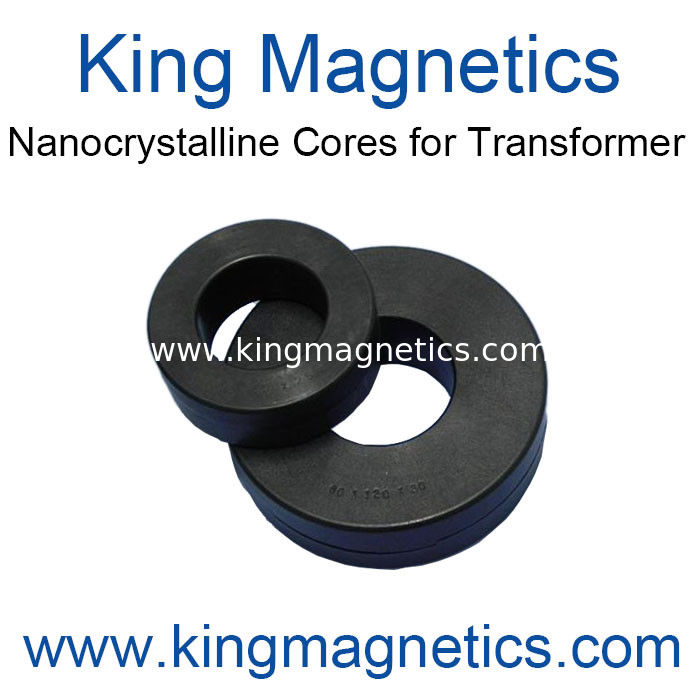

Noyau de Nanocrystalline pour le transformateur de puissance à haute fréquence

Name: Noyau de Nanocrystalline pour le transformateur de puissance à haute fréquence
Brand: Zhuhai King Magnetics Technology Co., Ltd.
SKU: N80x50x25T
Availability: InStock

Brand Name:	King Magnetics
Model Number:	N80x50x25T
MOQ:	100 PCs
Prix:	-
Delivery Time:	15 jours
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Lieu d'origine:

La Chine

Certification:

RoHS, UL94-V0(Plastic Case)

Détails d'emballage:

Boîte de papier

Capacité d'approvisionnement:

30000 PCs

Product Description

Noyaux de Nanocrystalline pour les transformateurs de puissance à haute fréquence

Le Roi Magnetics

Caractéristiques :

Les noyaux de Nanocrystalline pour des transformateurs de puissance à haute fréquence et élevée ont la densité de flux élevée de saturation,

perméabilité élevée, basse perte de noyau, basse magnétostriction de saturation et bonne stabilité de température.

Très utilisé en tant que noyaux principaux de transformateur pour le type unipolaire, va-et-vient ou bipolaire haute fréquence et puissance élevée a commuté l'alimentation d'énergie de mode.

La densité de flux élevée de saturation et la basse perte de noyau sont la demande primaire d'un transformateur,

et le noyau de nanocrystalline a les les deux propriétés. Transformateurs avec des noyaux de nanocrystalline

ayez les caractéristiques du rendement de petite taille et élevé, de la basse perte, de la hausse de basse température et de l'excellente stabilité de température.

Applications :

>La puissance à haute fréquence et élevée a commuté l'alimentation d'énergie de mode

>Alimentation d'énergie de laser

>Machine de soudure d'inverseur

>Alimentation d'énergie de électrodéposition électrique

>Alimentation d'énergie de chauffage moyenne et à haute fréquence

>Alimentation d'énergie de rayon X

>Inverseur d'IGBT

>Alimentation d'énergie sans coupure (UPS)

Caractéristiques :

>Densité de flux élevée de saturation -- réduction du volume du transformateur

>Perméabilité élevée et bas coercivity -- améliorant l'efficacité et réduisant actuel magnétisé et réduire la perte de cuivre

>Basse perte de noyau -- puissance croissante d'efficacité et de réduction

>Excellente stabilité thermique -- travail continu à jusqu'à 120℃

>Basse magnétostriction -- bas bruit audible comparé à d'autres matériaux

Plus de détails visitent svp :

www.kingmagnetics.com

Propriétés	Noyaux de Nanophous	Noyaux de ferrite
Densité de flux de saturation (T)	1,25	0,5
Remanence (t) (20KHz)	<0>	0,2
Perte de noyau (20KHz/0.2T) (W/Kg)	<4>	7,5
Perte de noyau (20KHz/0.5T) (W/Kg)	<40>	ne peut pas employer
Perte de noyau (50KHz/0.3T) (W/Kg)	<60>	ne peut pas employer
Perméabilité (20KHz)	>20 000	2000
Coercivity (A/m)	<2>	6
Magnétostriction de saturation (*10^-6)	<2>	4
Résistivité (μΩ.cm)	115	10^6
La température de curie (℃)	560	<200>
Empilement du facteur	>0,75	Non-déterminé

Caractéristiques :

Le Roi Magnetics - noyau de Nanocrystalline pour le transformateur de puissance à haute fréquence

Numéro de la pièce.	Noyau			Cas			Effictive	Moyen	Poids	Puissance @
	dimensions			dimensions			croix	chemin		20KHz
							section	longueur		(Kilowatt)
	OD	identification	h	OD	Identification	H	AFe	lFe	mFe	P
	millimètre	millimètre	millimètre	millimètre	millimètre	millimètre	cm2	cm	g	Kilowatt
N64x40x20T	64	40	20	68,2	37	23,5	1,87	16,3	222	1-3
N64x40x25T	64	40	25	67,4	37	29,3	2,34	16,3	277	2-4
N80x50x20T	80	50	20	83,6	46,7	25,6	2,34	20,4	346	3-5
N80x50x25T	80	50	25	83,5	47,2	28,8	2,93	20,4	433	3-6
N100x60x20T	100	60	20	106	55	25	3,12	25,1	568	5-7
N120x70x20T	120	70	20	125	65	25	3,90	29,8	843	6-10
N120x70x30T	120	70	30	125	65	36	5,85	29,8	1265	10-14
N130x90x30T	130	90	30	136	85	36	4,68	34,5	1172	10-12
N130x80x40T	130	80	40	136	75	46	7,80	33,0	1864	16-20
N130x80x50T	130	80	50	136	75	56	9,75	33,0	2331	20-25

D'autres caractéristiques sont disponibles selon les exigences de client.
