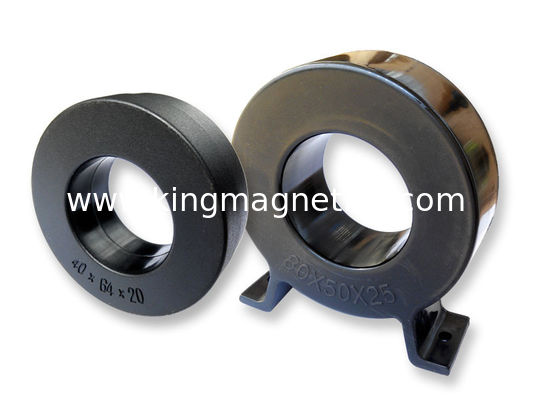

noyaux de 2-Generation Nanocrystalline pour les transformateurs de puissance à haute fréquence

Name: noyaux de 2-Generation Nanocrystalline pour les transformateurs de puissance à haute fréquence
Brand: Zhuhai King Magnetics Technology Co., Ltd.
SKU: KMN805025T2
Availability: InStock

Brand Name:	King Magnetics
Model Number:	KMN805025T2
MOQ:	100 PCs
Prix:	-
Delivery Time:	15 jours
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Lieu d'origine:

La Chine

Certification:

RoHS, UL94-V0(Plastic Case)

Détails d'emballage:

Boîte de papier

Capacité d'approvisionnement:

60000 PCs

Product Description

noyaux de 2-Generation Nanocrystalline pour les transformateurs de puissance à haute fréquence

Caractéristiques :

Le Roi Magnetics libère de nouveaux 2 noyaux de Nanocrystalline de génération pour des transformateurs de puissance à haute fréquence et élevée. Avec comporte la densité de flux élevée de saturation, la perméabilité élevée, la perte beaucoup inférieure de noyau, la basse magnétostriction de saturation et la bonne stabilité de température. Très utilisé en tant que noyaux principaux de transformateur pour la puissance à haute fréquence et élevée a commuté l'alimentation d'énergie de mode.

Ce qui est différent pour le noyau du nanocrystalline 2G :

> Épaisseur de ruban de diluant, basse perte de noyau

> Basse magnétostriction, à faible bruit

> Une plus haute fréquence fonctionnante, appropriée à 20KHz - 50KHz

Applications :

> La puissance à haute fréquence et élevée a commuté l'alimentation d'énergie de mode

> Alimentation d'énergie de laser

> Machine de soudure d'inverseur

> Alimentation d'énergie de électrodéposition électrique

> Alimentation d'énergie de chauffage moyenne et à haute fréquence

> Alimentation d'énergie de rayon X

> Inverseur d'IGBT

> Alimentation d'énergie sans coupure (UPS)

Caractéristiques :

> Densité de flux élevée de saturation -- réduction du volume du transformateur

> Perméabilité élevée et bas coercivity -- améliorant l'efficacité et réduisant actuel magnétisé et réduire la perte de cuivre

> Basse perte de noyau -- puissance croissante d'efficacité et de réduction

> Excellente stabilité thermique -- travail continu à jusqu'à 120℃

> Basse magnétostriction -- bas bruit audible comparé à d'autres matériaux

Comparaison : 1G, noyaux du nanocrystalline 2G contre des noyaux de ferrite

Propriétés	Noyaux 2G de Nanocrystalline	Noyaux 1G de Nanocrystalline	Noyaux de ferrite
Épaisseur de ruban	25μm	33μm	NON-DÉTERMINÉ
Saturez la densité de flux (t)	1,25	1,25	0,5
Remanence (t) (20 kilohertz)	< 0="">	< 0="">	0,20
Perte de noyau (20 kHz/0.2T) (W/Kg)	< 3="">	< 4="">	7,5
Perte de noyau (20 kHz/0.5T) (W/Kg)	<>	<>	Ne peut pas employer
Perte de noyau (50 kHz/0.3T) (W/Kg)	<>	<>	Ne peut pas employer
Perméabilité (20 kilohertz) (Gs/Oe)	> 20 000	> 20 000	2 000
Coercivity statique (A/m)	< 2="">	< 2="">	6
Magnétostriction de saturation (10^-6)	< 2="">	< 2="">	4
Résistivité électrique (μΩ.cm)	115	115	106
La température de curie (℃)	560	560	< 200="">
Empilement du facteur	> 0,75	> 0,75	NON-DÉTERMINÉ
La température fonctionnante	-40℃ - 120℃	-40℃ - 120℃	-20℃ - 100℃
Fréquence fonctionnante	20KHz - 50KHz	20KHz - 30KHz	20KHz - 100KHz

Caractéristiques :

Nanocrystalline creuse pour les transformateurs de puissance à haute fréquence

Numéro de la pièce.	Dimension de noyau (millimètre)			Dimension de cas (millimètre)			Région d'Eff. Cross (cm2)	Longueur de trajet moyenne (cm)	Poids (G)	Puissance @ 20KHz (kilowatts)
Numéro de la pièce.	OD	identification	h	OD	Identification	H	Les EA	LM	Poids	P
KMN644020T2	64	40	20	68,2	37	23,5	1,80	16,3	213	1-3
KMN805025T2	80	50	25	83,5	47,2	28,8	2,81	20,4	416	3-5
KMN1006020T2	100	60	20	106	55	25	3,00	25,1	546	5-7
KMN1207020T2	120	70	20	125	65	25	3,75	29,8	811	7-10
KMN1207030T2	120	70	30	125	65	36	5,63	29,8	1217	10-14
KMN1308040T2	130	80	40	136	75	46	7,50	33,0	1793	14-20
KMN1308050T2	130	80	50	136	75	56	9,38	33,0	2241	20-25

D'autres caractéristiques sont disponibles selon les exigences de client.

Plus d'information visitent svp : www.kingmagnetics.com
