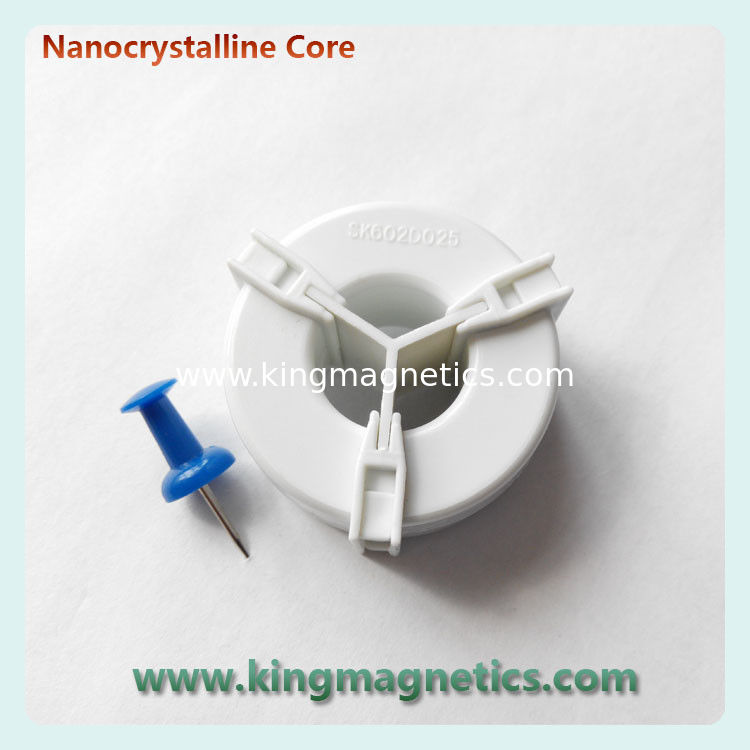

Nanocrystalline creuse pour les obstructions communes de mode

Merci pour le développement de la technologie amorphe et de nanocrystalline, qui est une technologie très importante dans les matériaux magnétiques de modem, les noyaux et les composants inductifs. Le Roi Magnetics a développé la série de noyaux de nanocrystalline pour les obstructions communes de mode.

Les noyaux de Nanocrystalline ont la perméabilité très élevée au-dessus de basse fréquence à la haute fréquence jusqu'à 30Mhz. Ils sont très appropriés à l'obstruction commune de mode à utilisé comme filtre d'EMC pour comprimer le bruit commun conduit de mode. Comparé au noyau de ferrite traditionnel, le noyau de nanocrystalline a beaucoup d'avantages en tant qu'inductance élevée, bon filtre efficace, petite taille et volume, tours inférieurs de câblage cuivre, consommation de puissance faible et rendement élevé.

Les noyaux de Nanocrystalline ont la température de curie élevée au sujet de 560℃, noyau de ferrite beaucoup plus haut que traditionnel au sujet de 200℃. La température de curie élevée font à noyau de nanocrystalline l'excellente stabilité thermique, et peuvent fonctionnement continu à jusqu'à l'environnement 120℃.

Les noyaux de Nanocrystalline est le meilleur choix pour l'application de l'obstruction commune de mode.

Caractéristiques

Matériel : noyau basé sur Fe de Nanocrystalline
 Induction de densité de flux de saturation : 1.25T
 Perméabilité @ 10KHz : > 50000
 Perméabilité @ 100KHz : >10500
 La température de curie (℃) : 560
 Empilement du facteur : 0,78
 Magnétostriction de saturation (*10^-6) : <2> Résistivité (μΩ.cm) : 115
 Épaisseur de ruban : 25μm
 Formes de noyau : Noyau de Troidal


Applications

>> Filtre d'EMC
>> alimentation d'énergie commutée de mode
>> alimentation d'énergie d'ordinateur
>> communication et alimentation d'énergie de réseau
>> alimentation d'énergie de laser et de rayon X
>> appareil à souder et alimentation d'énergie de électrodéposition électrique
>> équipement à énergie solaire et générateur d'énergie éolienne
>> appareil électrodomestique
>> alimentation d'énergie sans coupure (UPS)
>> convertisseur de fréquence
>> équipement de chauffage installé
>> alimentations d'énergie ferroviaires ultra-rapides
